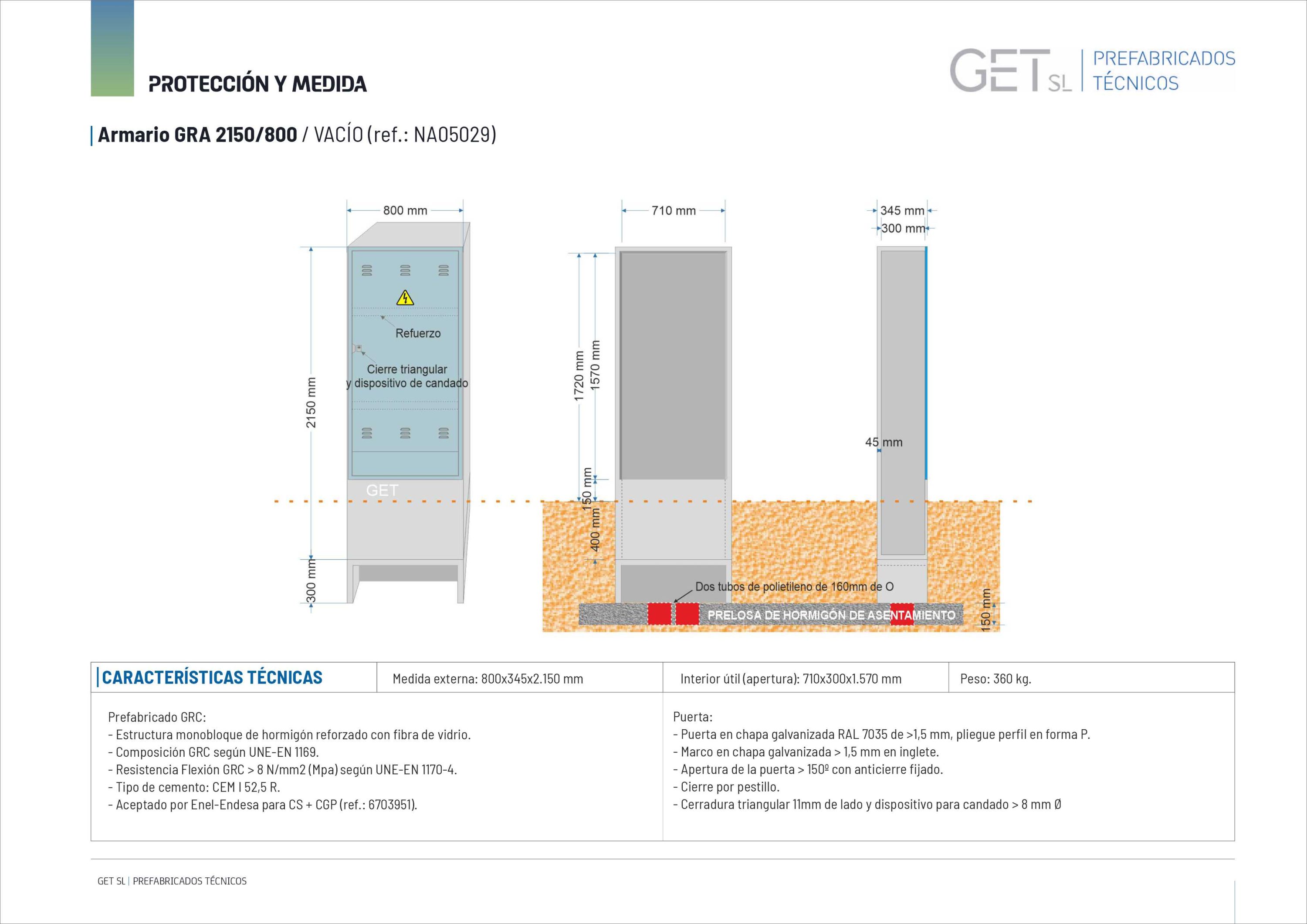

NA05029 // NA05025-xx. Armario GRA 2150/800 Ref. ENDESA 6703951 (medida exterior 800x345x2.150mm)

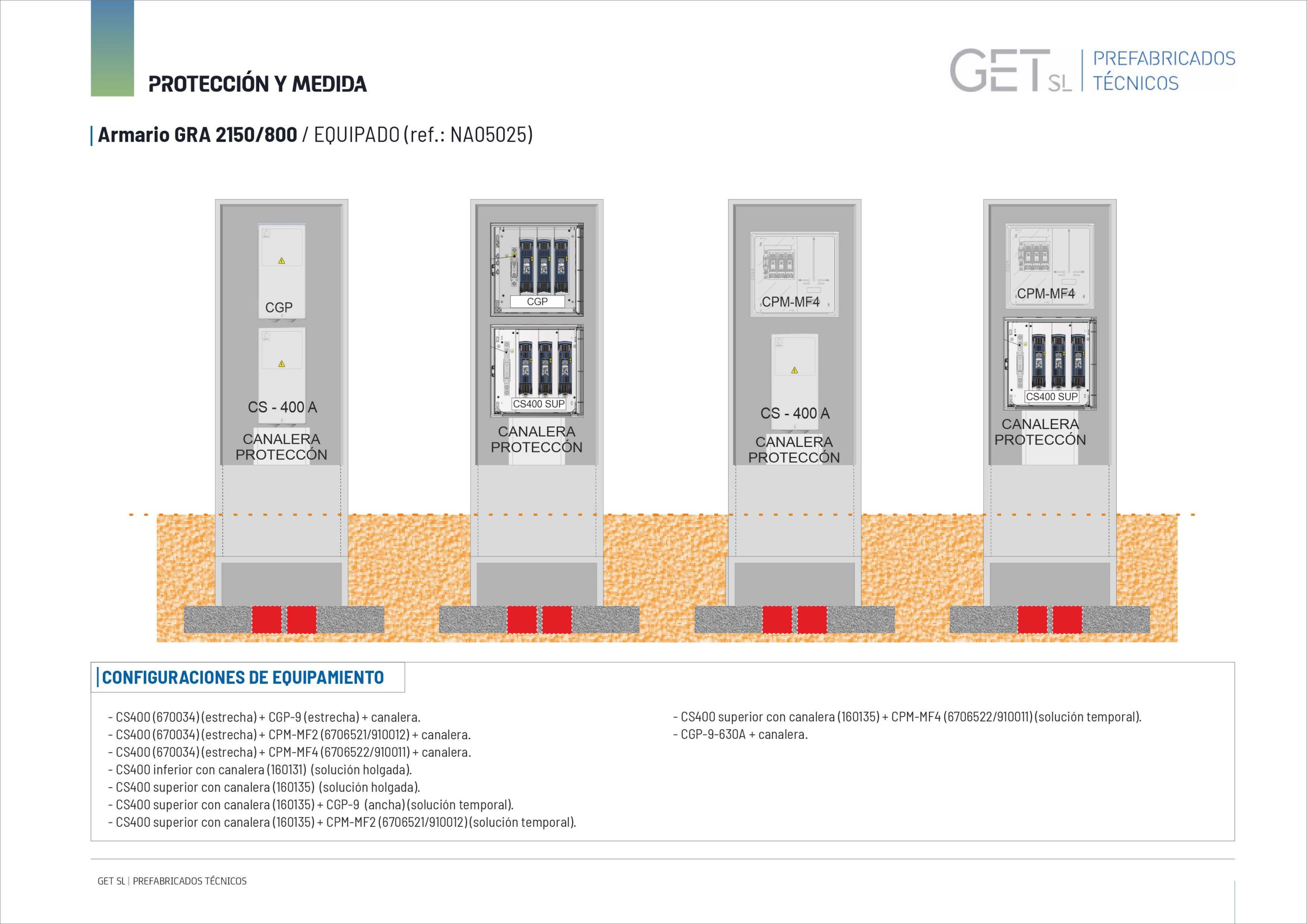

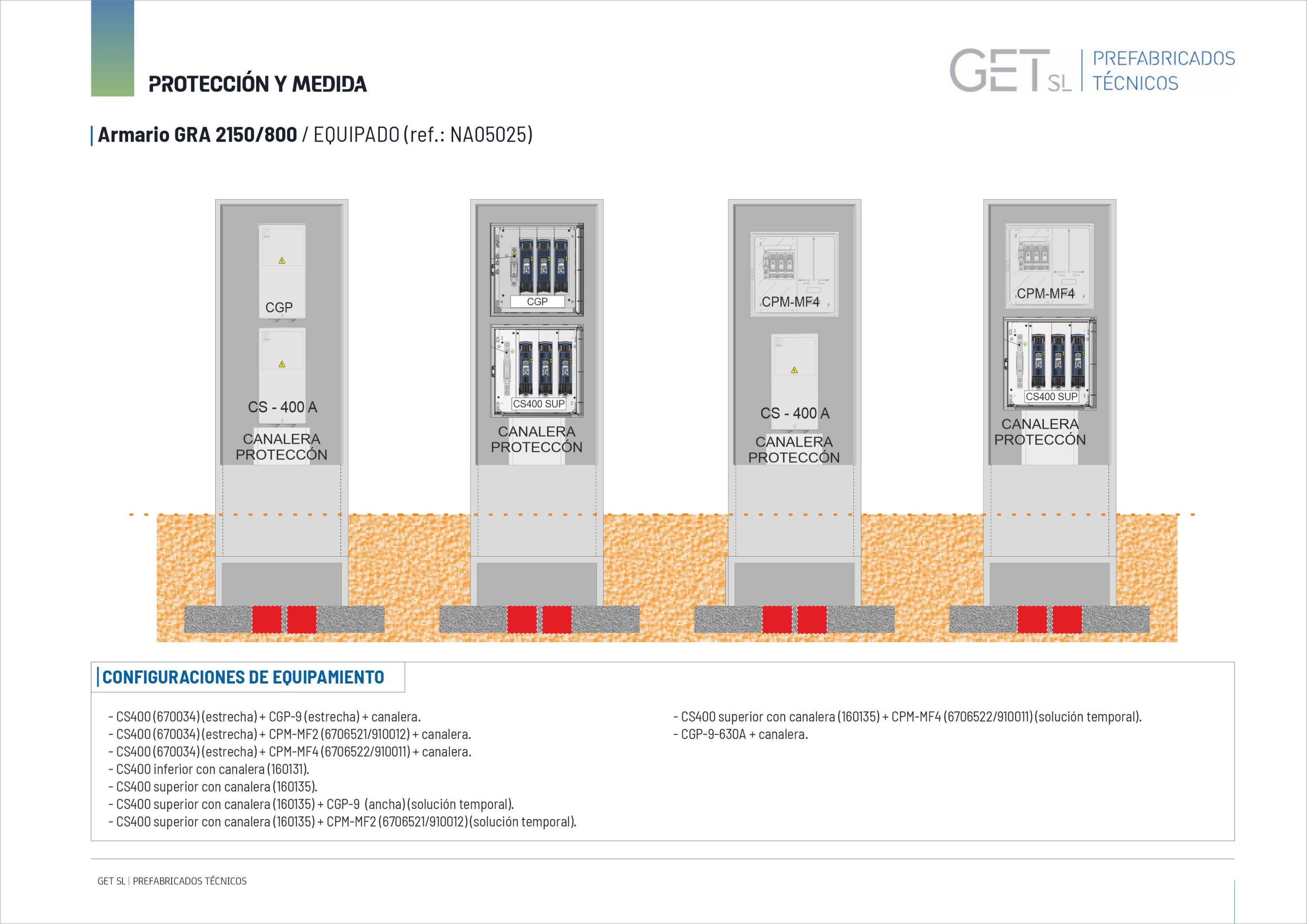

Referencia: NA05029: VACÍO // NA05025-xx: EQUIPADO (xx varía en función del equipamiento. Ver tabla al pie de página)

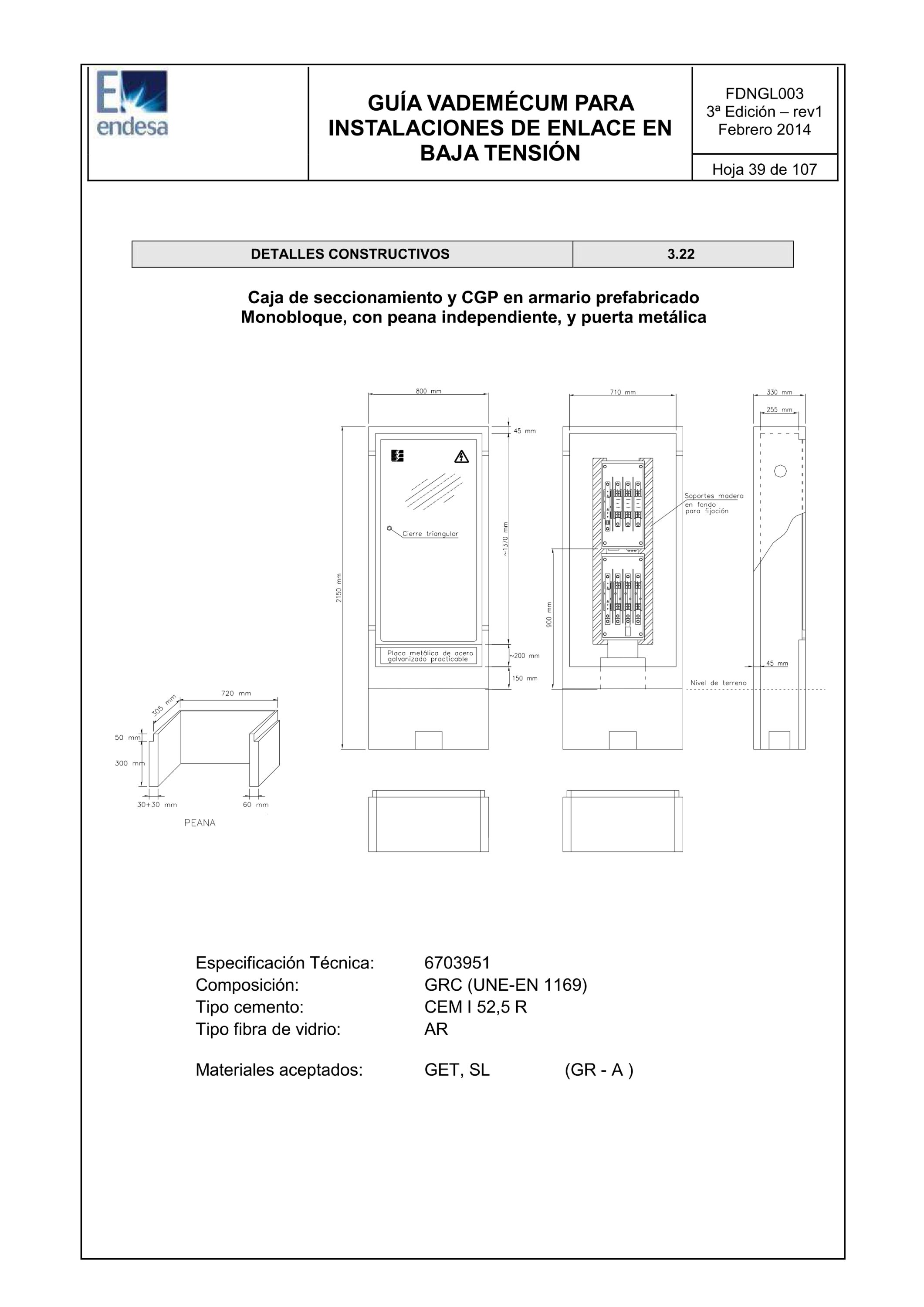

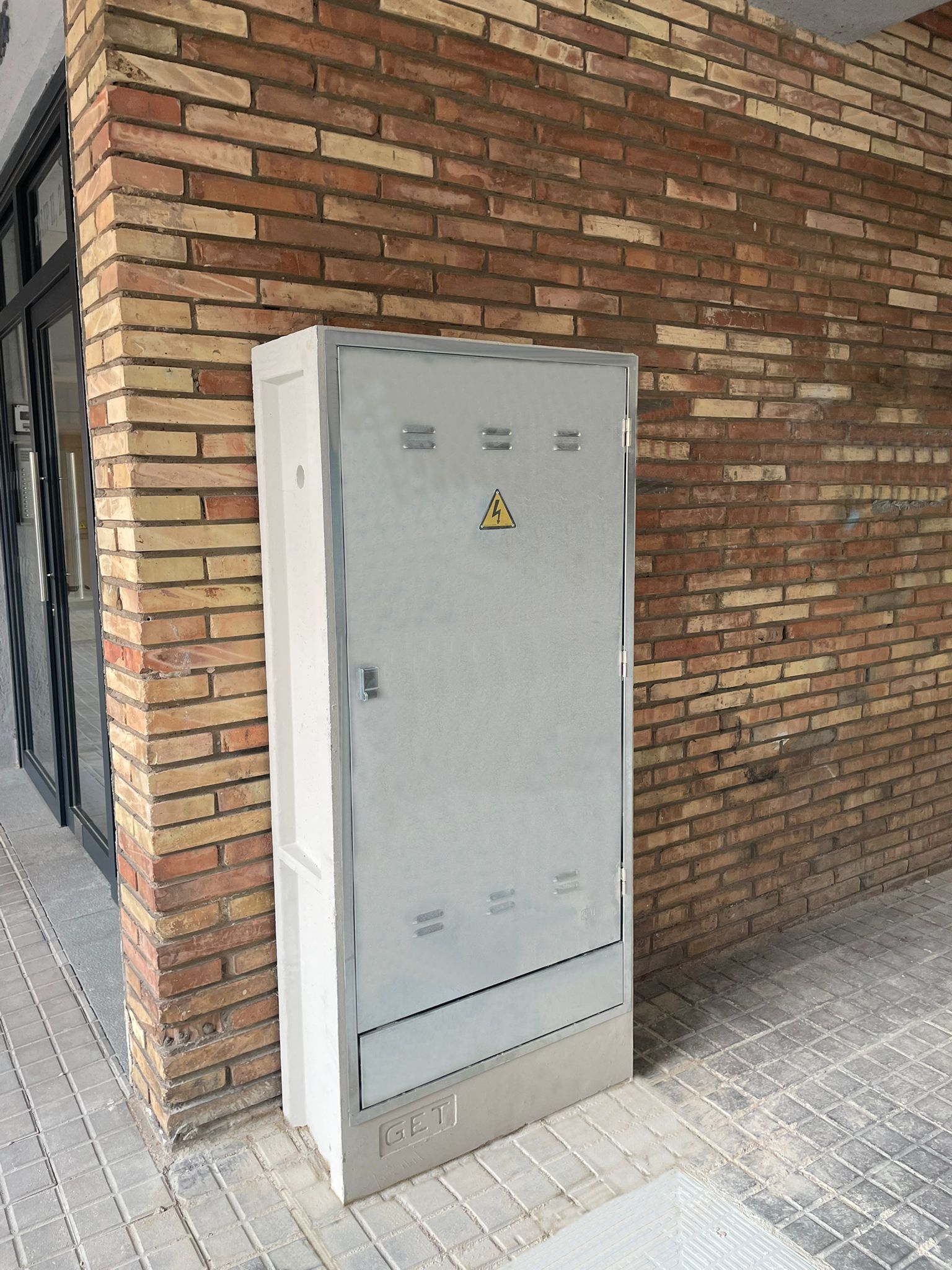

Armario GRA 2150/800 Ref. ENDESA 6703951. CON PEANA.
Medida exterior 800x345x2.150mm.

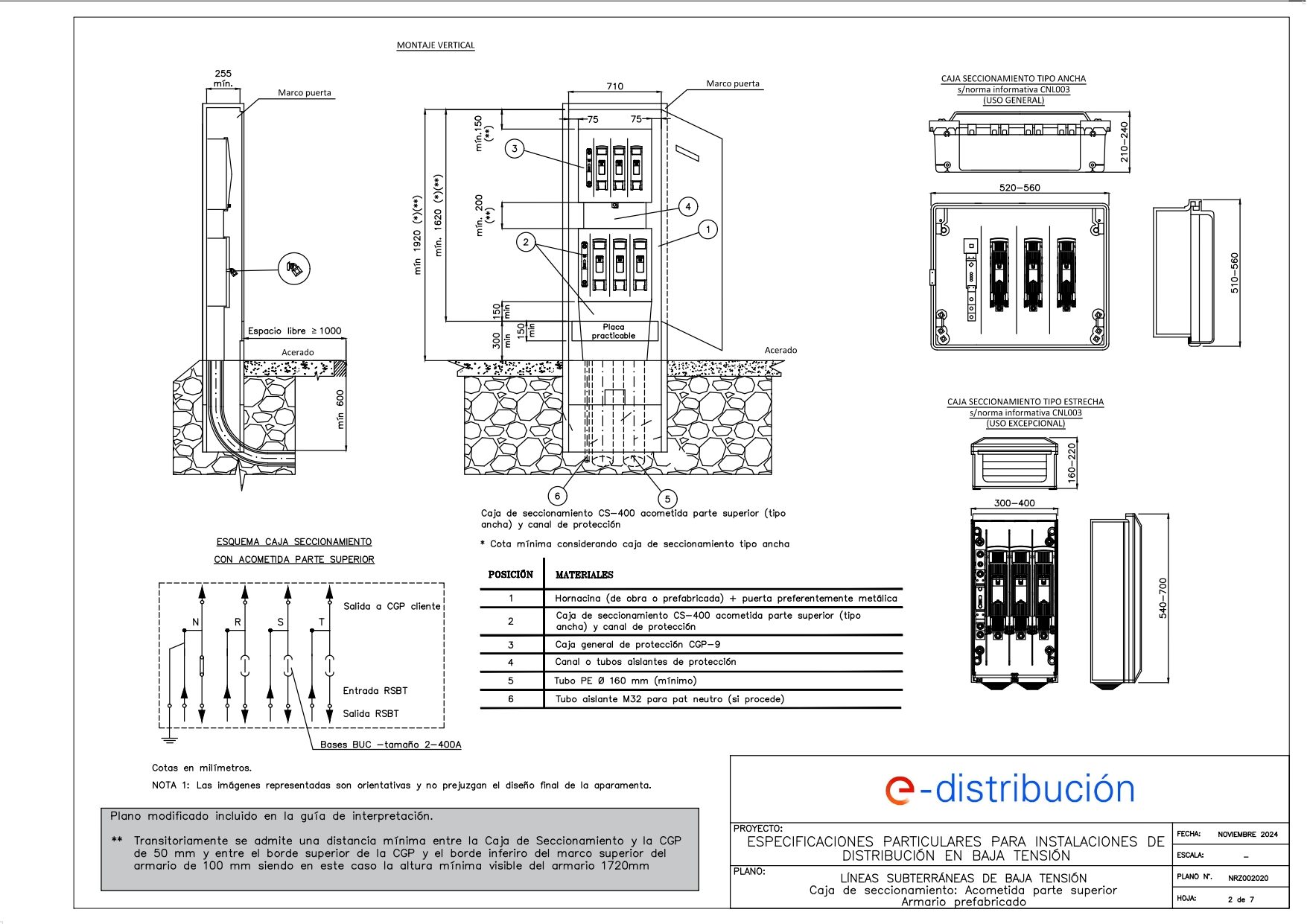

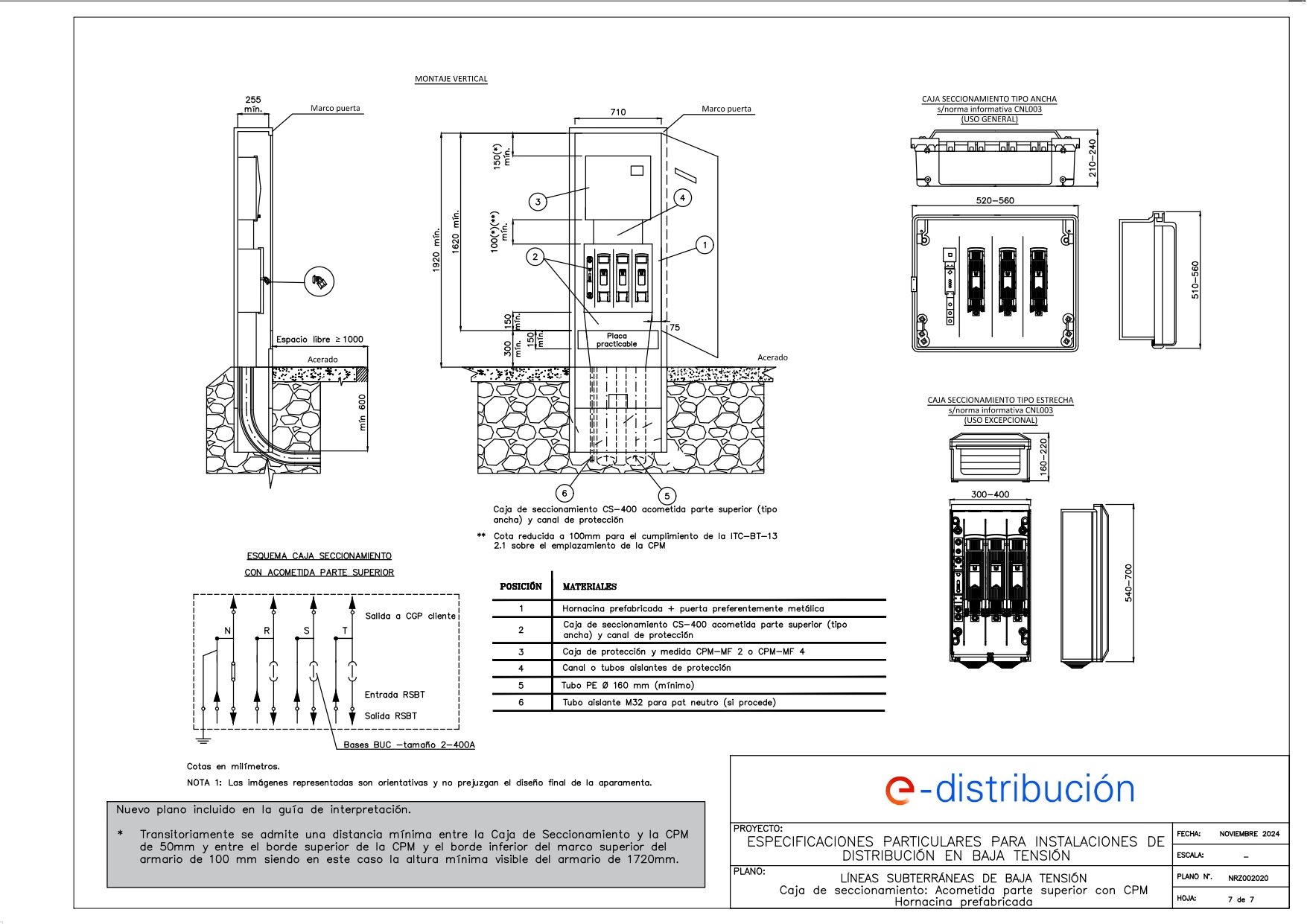

Armario prefabricado mono-bloque más peana, con puerta metálica con capacidad para albergar una Caja General de Protección más una Caja de Seccionamiento (instalaciones tramitadas con anterioridad al 01/01/2025).
Características técnicas:
- Estructura monobloque de hormigón reforzado con fibra de vidrio.
- Composición GRC según UNE-EN 1169.
- Resistencia Flexión GRC > 8 N/mm2 (Mpa) según UNE-EN 1170-4.
- Tipo de cemento: CEM I 52,5 R.
- Puerta en chapa galvanizada RAL 7035 de >1,2 mm, pliegue perfil en forma P.
- Apertura de la puerta > 150º con anticierre fijado.
- Cierre por pestillo.
- Cerradura triangular 11mm de lado. (opcional JIS. Ref.: NA05030)
- Dispositivo para candado > 8 mm Ø · Marco en chapa galvanizada > 1,5 mm en inglete (para otros tipos de cerradura, consultar).
- Peso: 380 kg.
- Se suministra con peana especial, diseñada y obligatoria por la Compañía ENDESA, (se puede suministrar EQUIPADO con cajas)

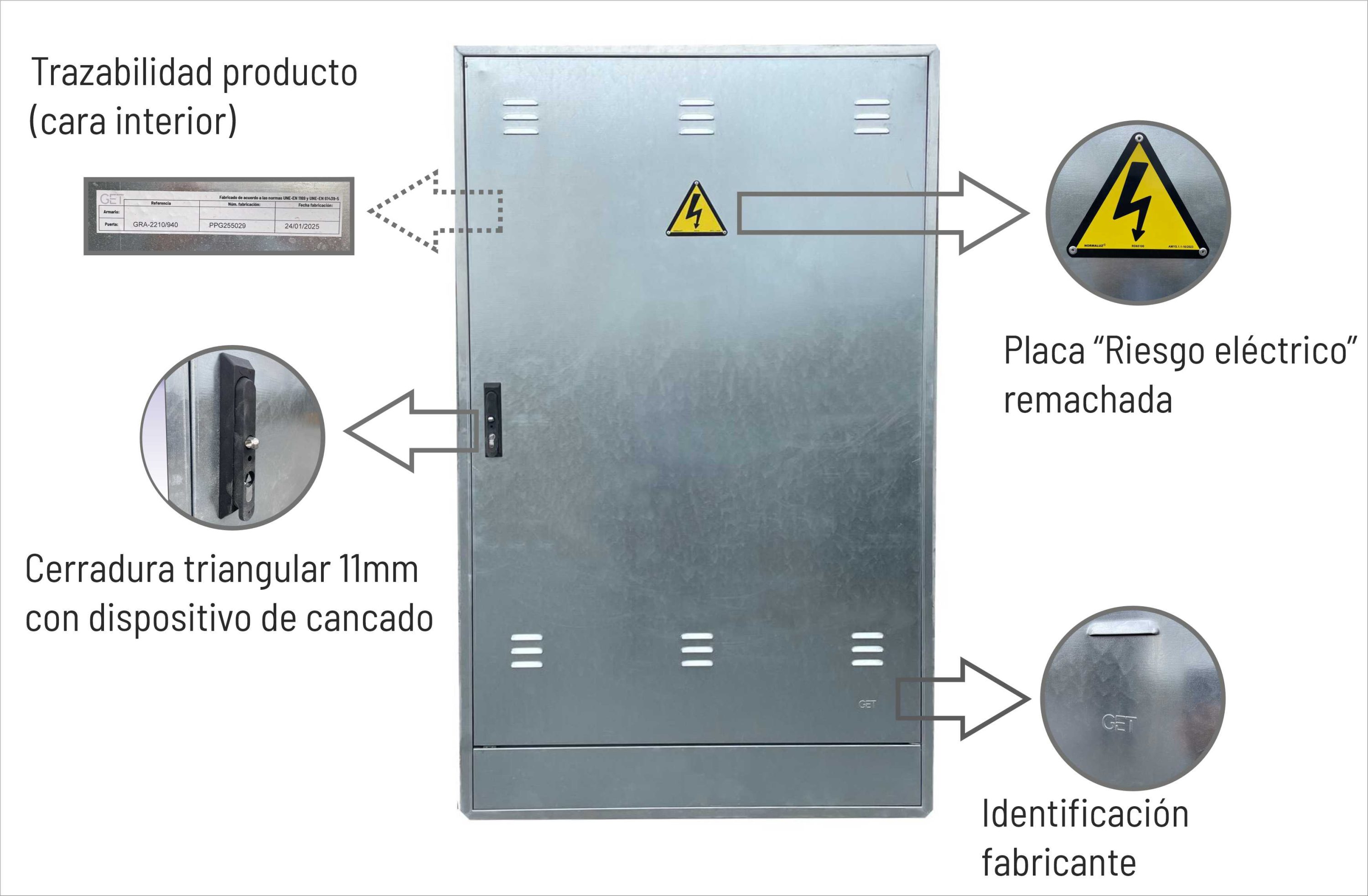

Disponemos de puertas de recambio para este armario:
| Referencia | Designación | Dimensiones (mm) | Interior Útil (mm) | Tipo cierre | Peso con peana |
| NA05029 | GRA-2150/800 | 800x345x2.150 | 710x300x1.600 | Triang./JIS | 520Kg |

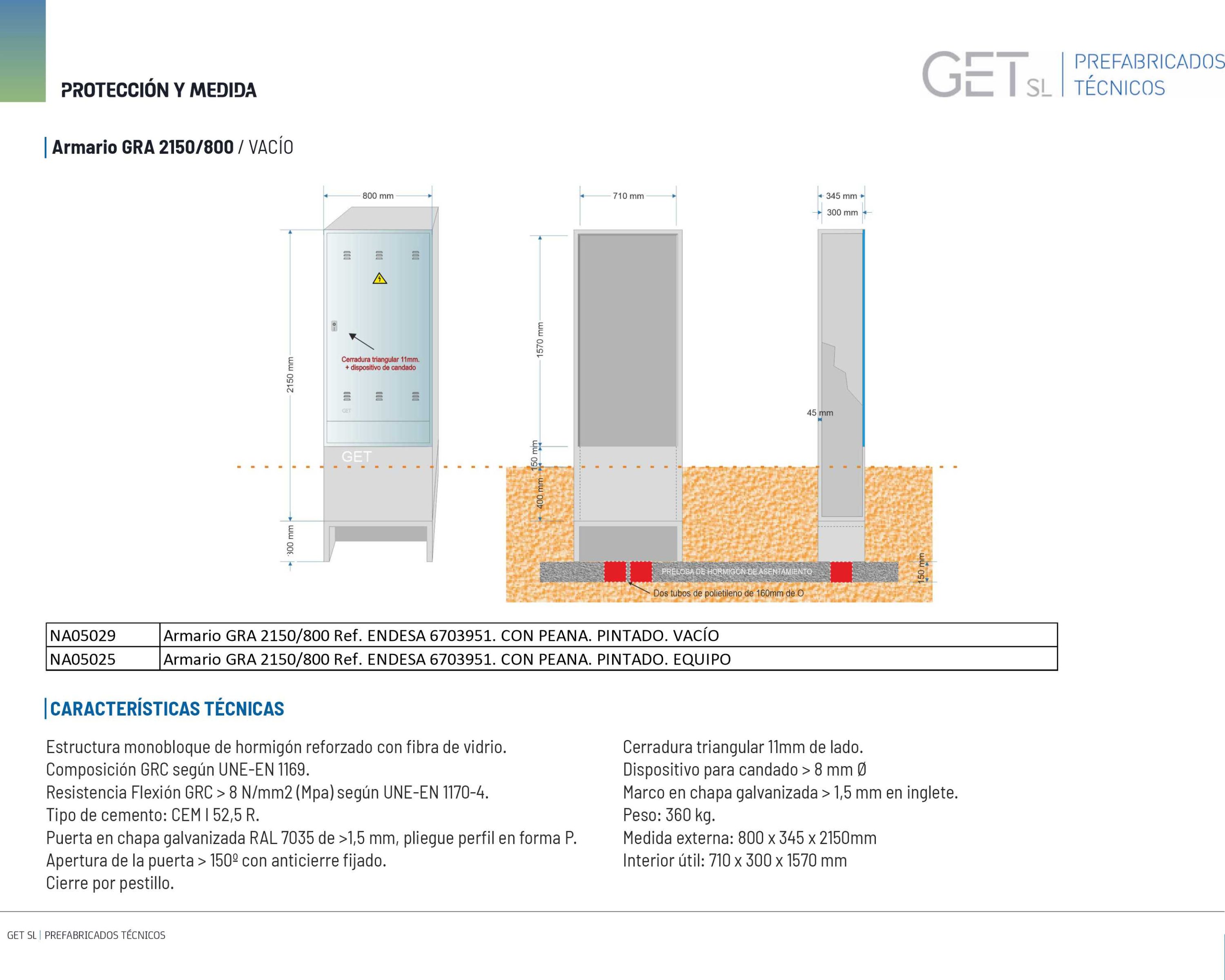

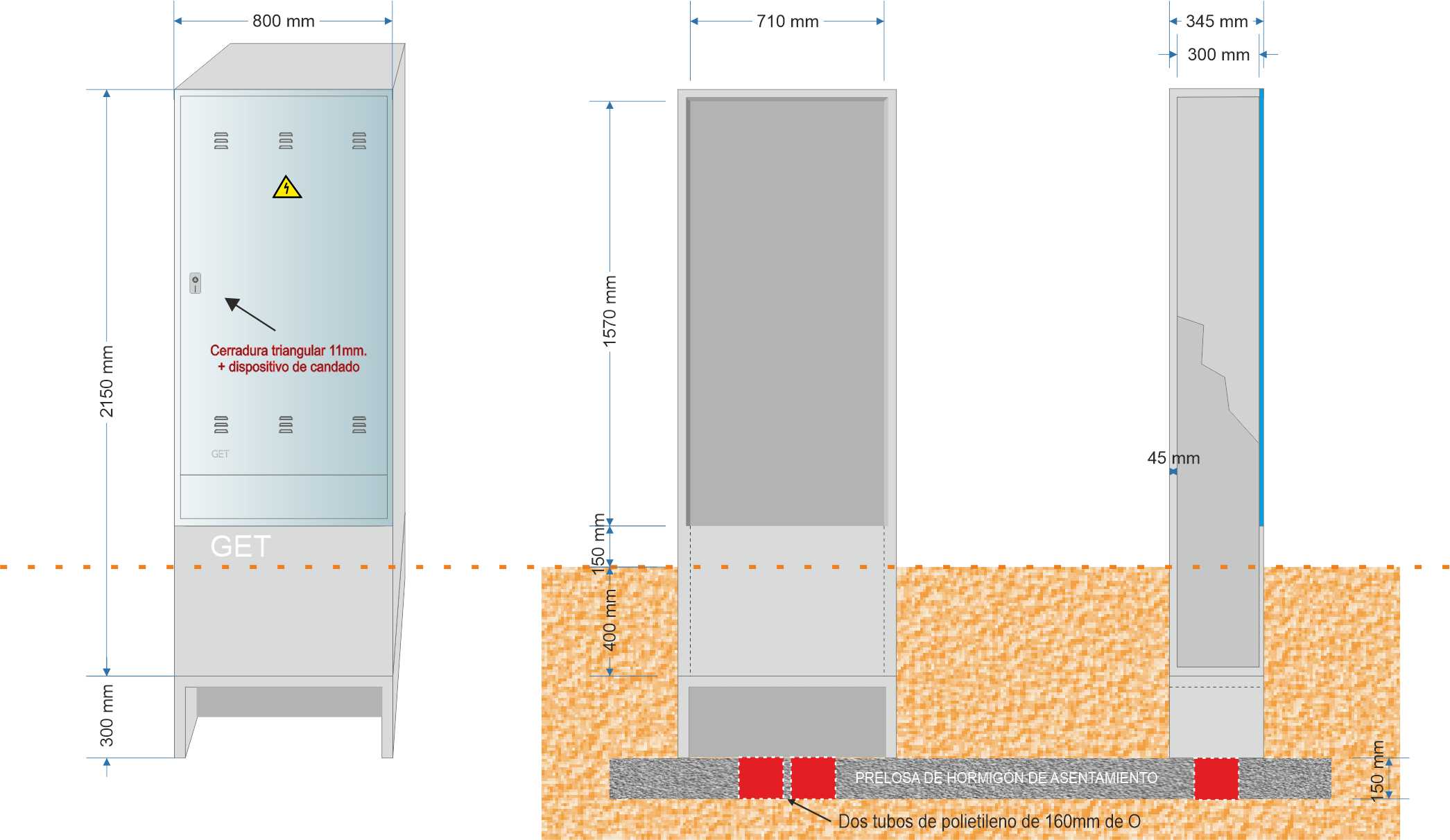

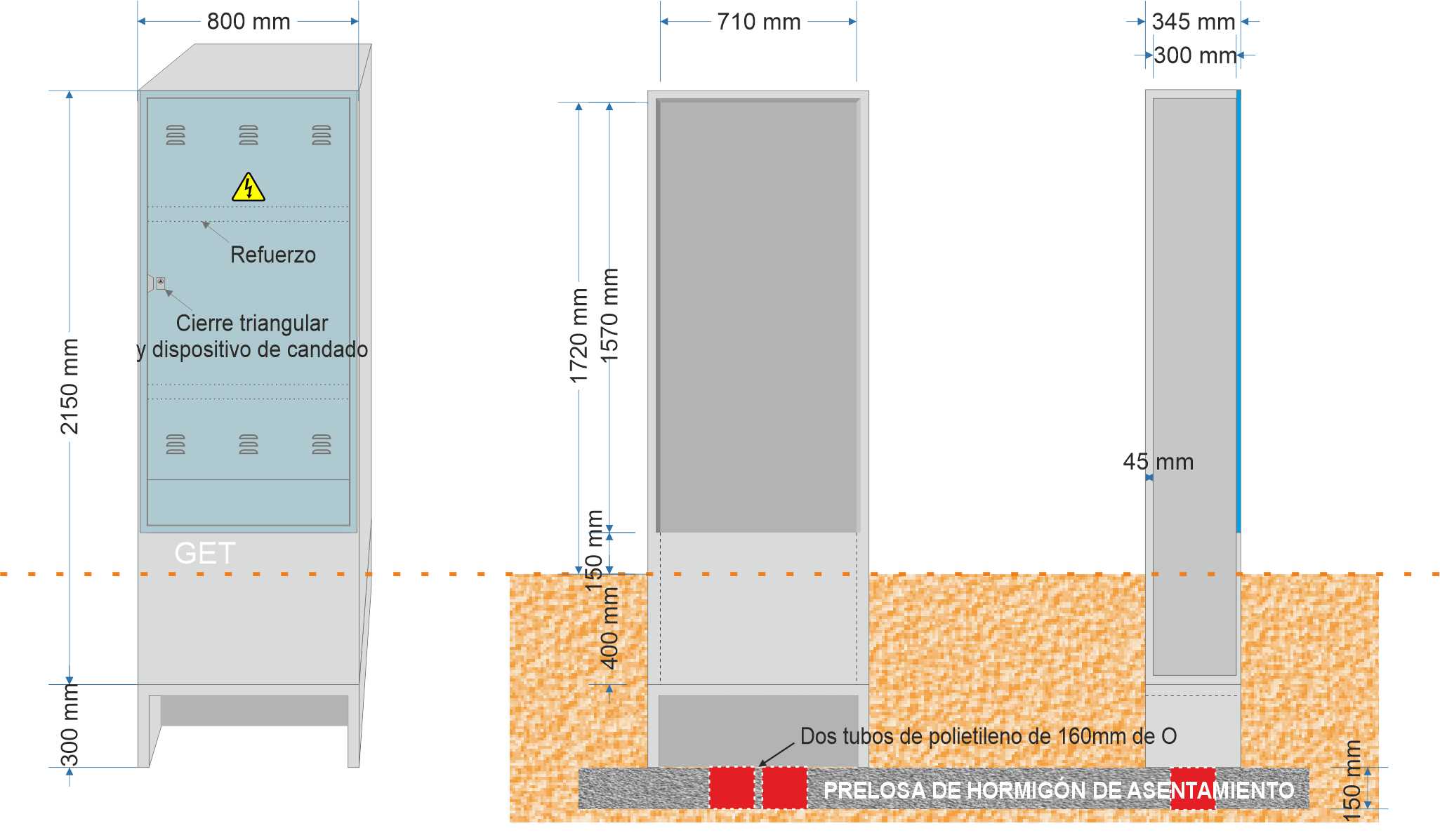

| NA05029 | Armario GRA 2150/800 Ref. ENDESA 6703951. CON PEANA. Cerradura TRIANGULAR. PINTADO. VACÍO |
| NA05030 | Armario GRA 2150/800 Ref. ENDESA 6703951. CON PEANA. Cerradura JIS. PINTADO. VACÍO. |

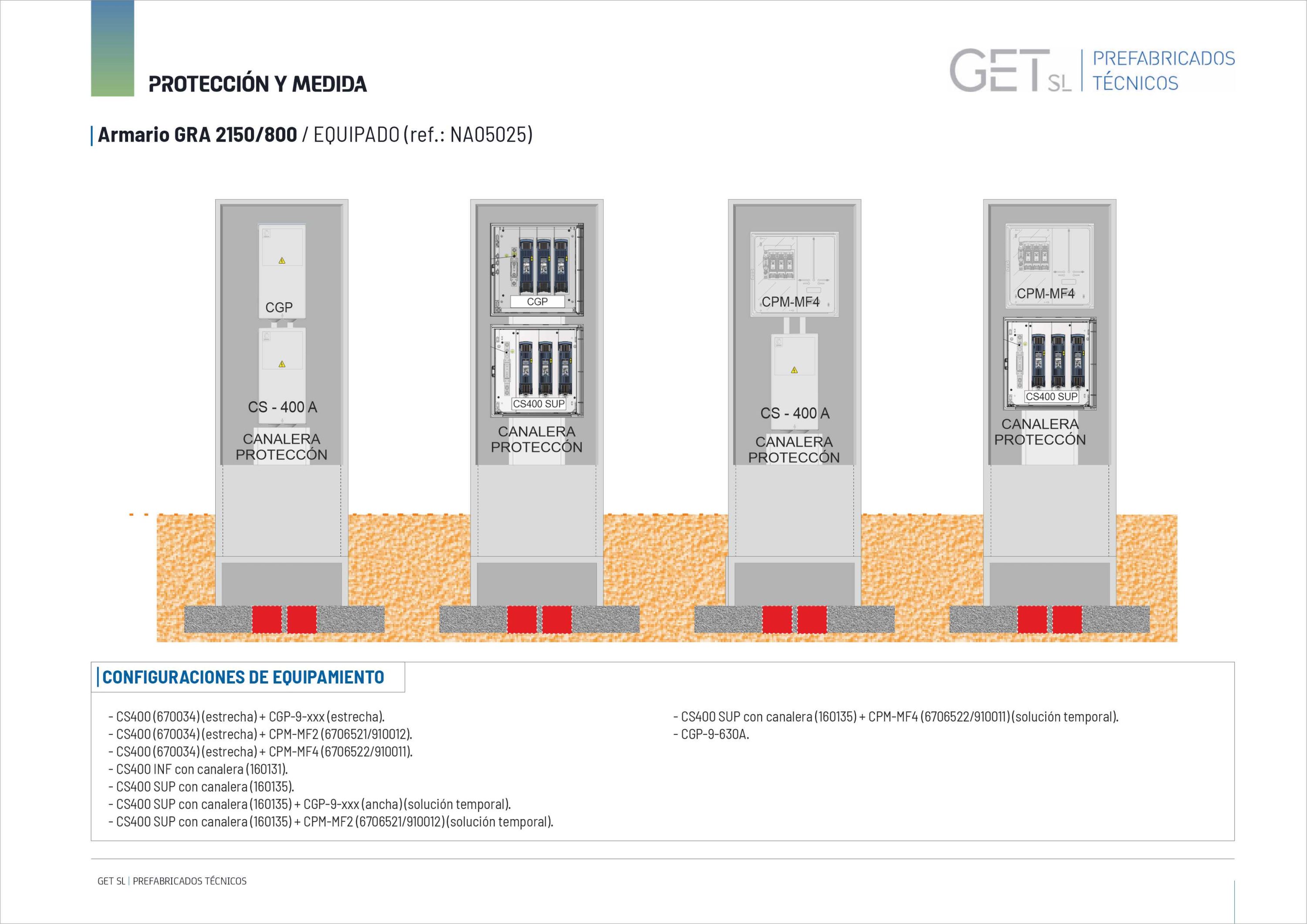

| NA05025-02 | Armario GRA 2150/800 + Caja CS 400 SUP con canalera (160135)+ Caja general de protección BUC CGP-9-160 A._a (160079) (SOLUCIÓN TEMPORAL) |
| NA05025-03 | Armario GRA 2150/800 + Caja CS 400 SUP con canalera (160135)+ Caja general de protección BUC CGP-9-250 A._a (160078) (SOLUCIÓN TEMPORAL) |
| NA05025-04 | Armario GRA 2150/800 + Caja CS 400 SUP con canalera (160135)+ Caja general de protección BUC CGP-9-400 A._a (160077) (SOLUCIÓN TEMPORAL) |

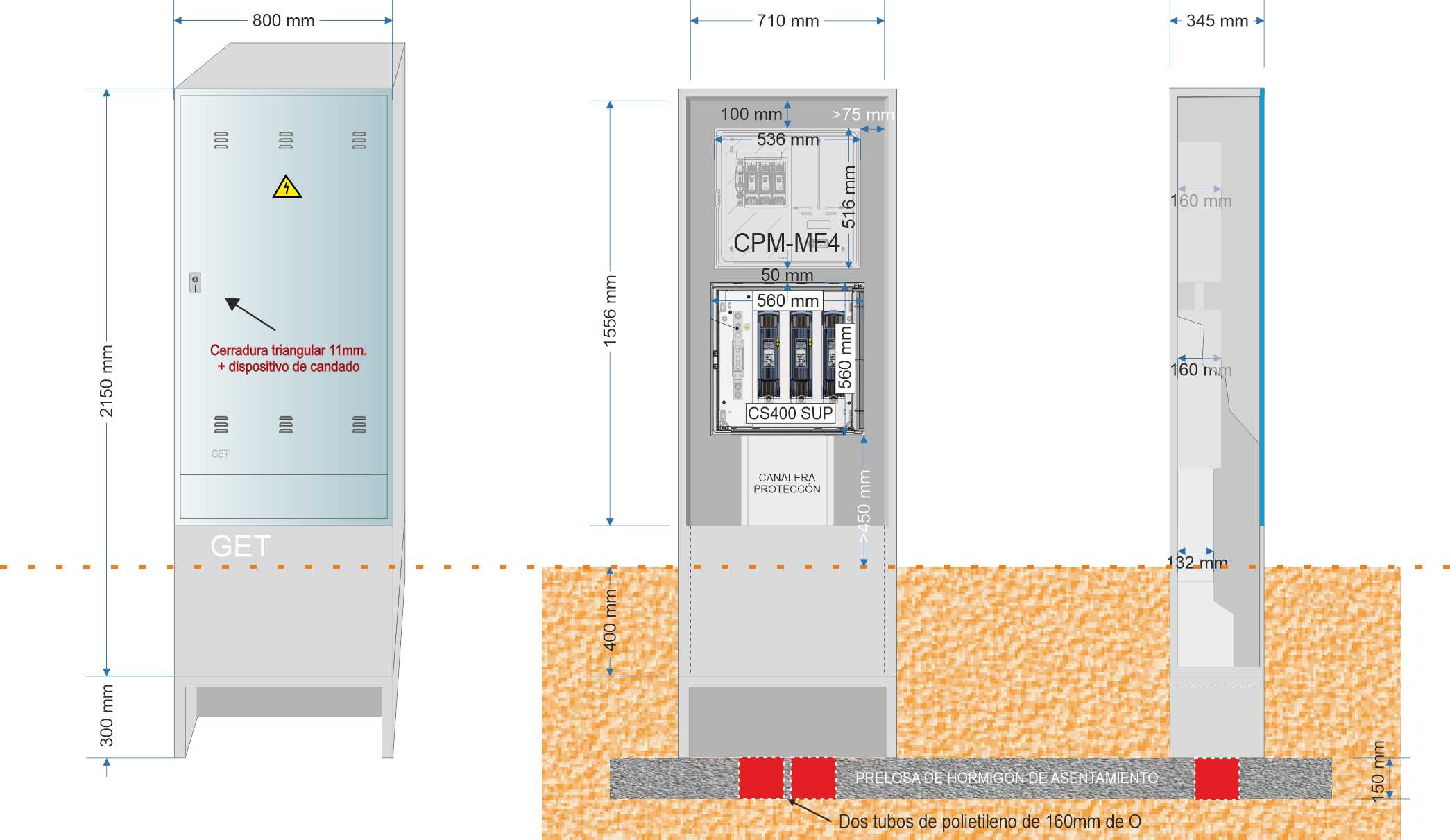

| NA05025-05 | Armario GRA 2150/800 + Caja CS 400 SUP con canalera (160135)+ Contador LUZ MONOFÁSICO CPM-MF 2 (6706521/ 910012) (SOLUCIÓN TEMPORAL) |

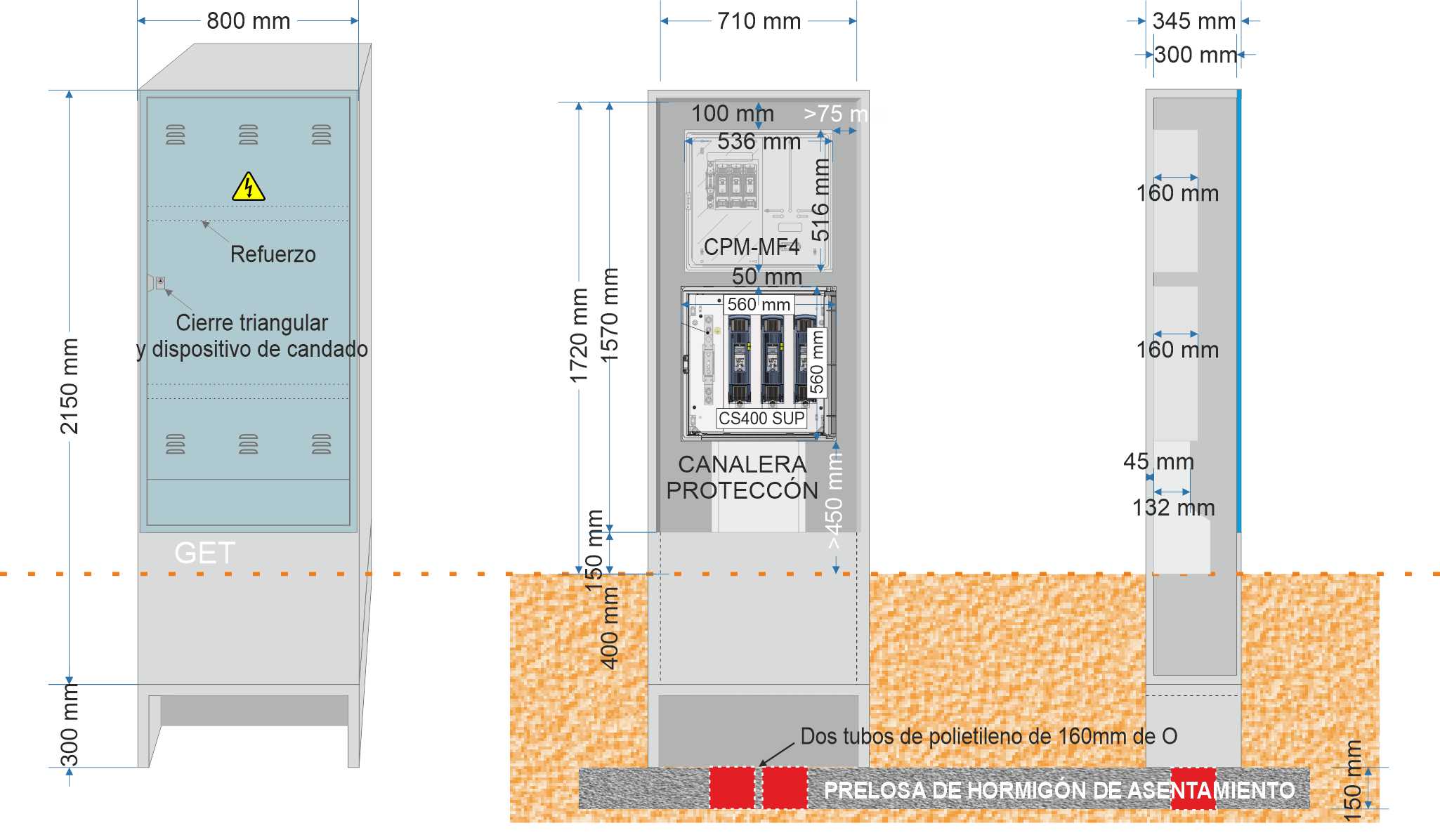

| NA05025-06 | Armario GRA 2150/800 + Caja CS 400 SUP con canalera (160135)+ Contador LUZ TRIFÁSICO CPM-MF 4 (6706522/ 910011) (SOLUCIÓN TEMPORAL) |

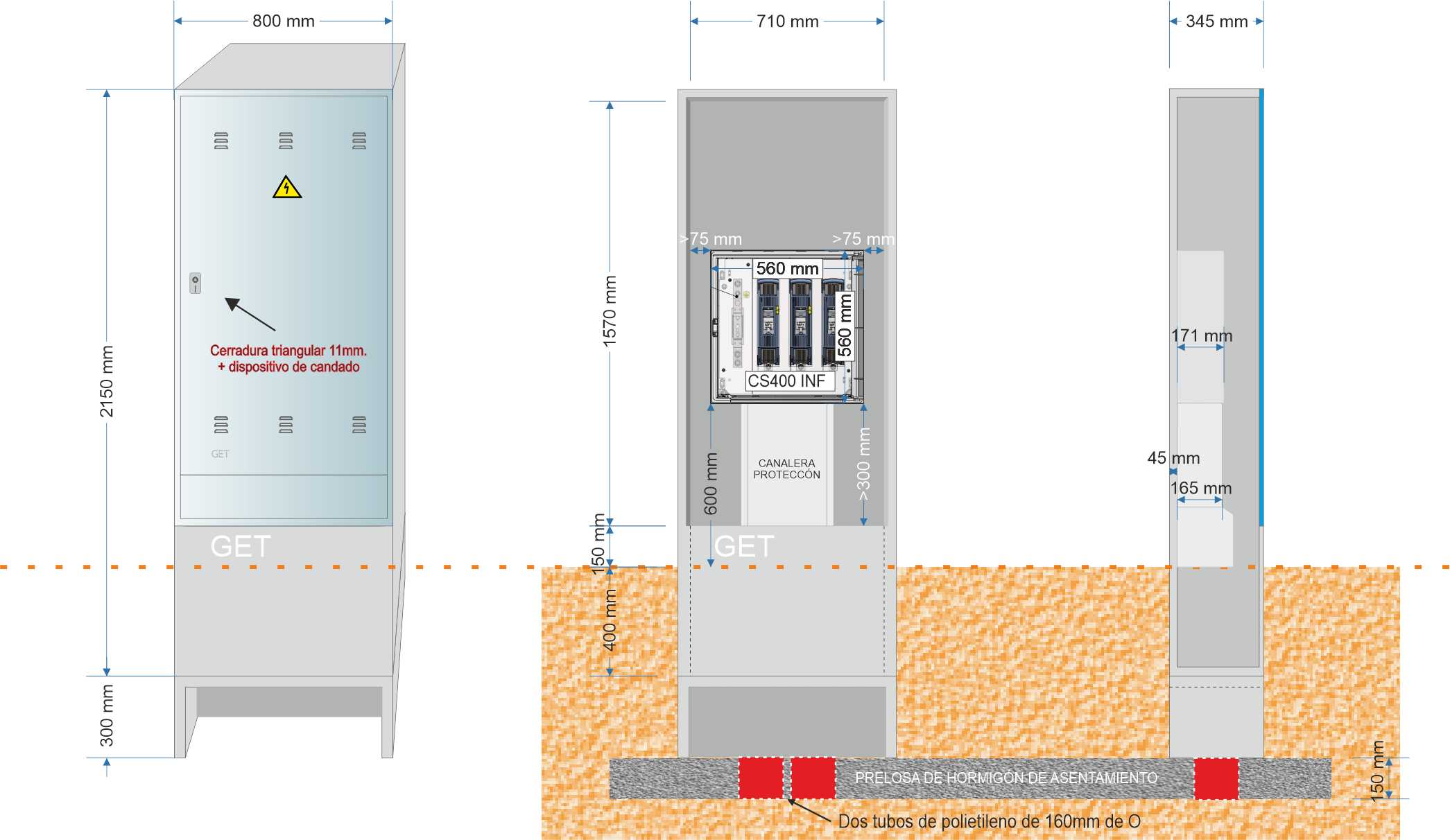

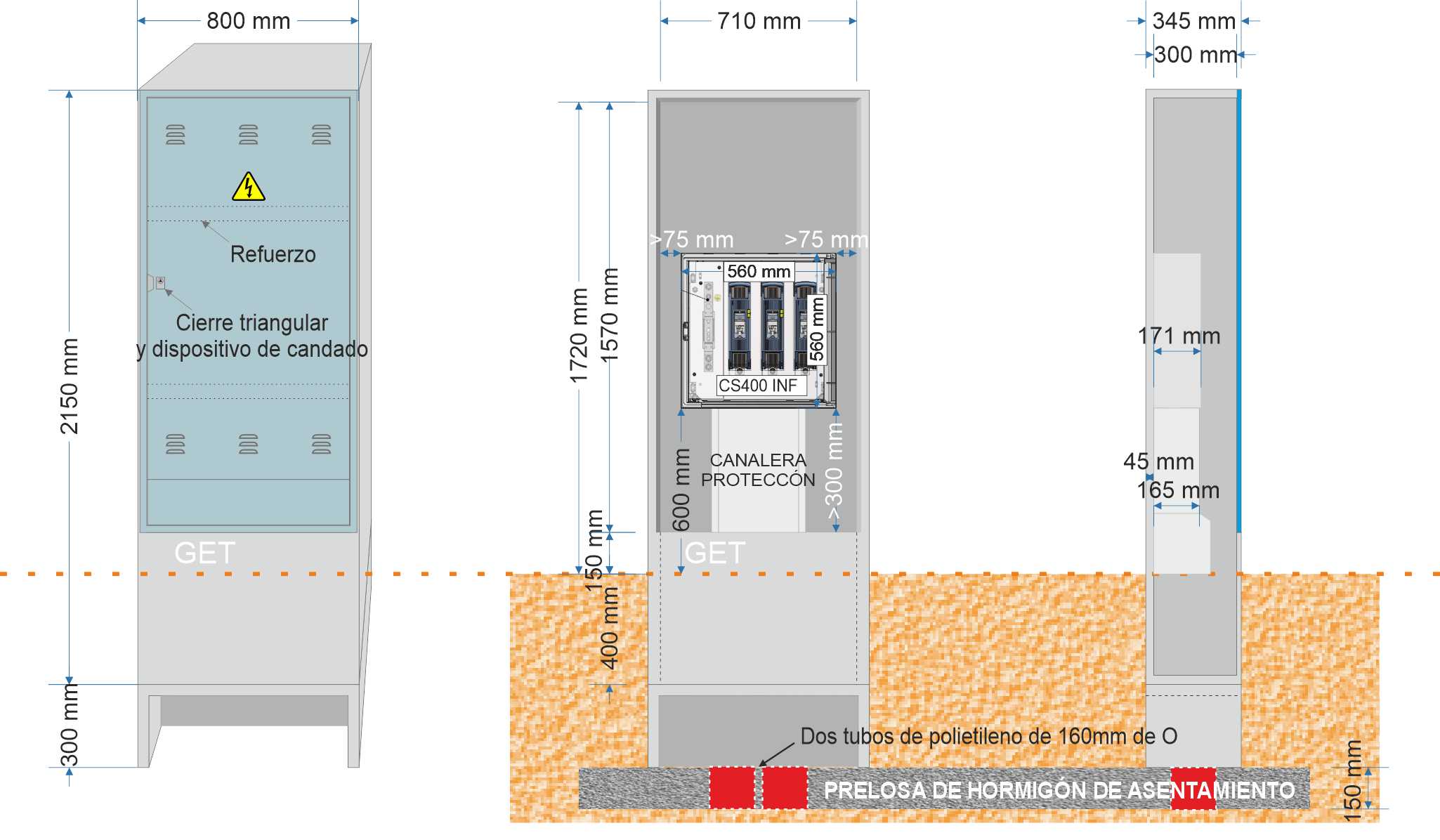

| NA05025-10 | Armario GRA 2150/800 + Caja seccionamiento CS 400 Ref. ENDESA 6700034 (instalaciones tramitadas con ENDESA con anterioridad al 01/01/2025) |

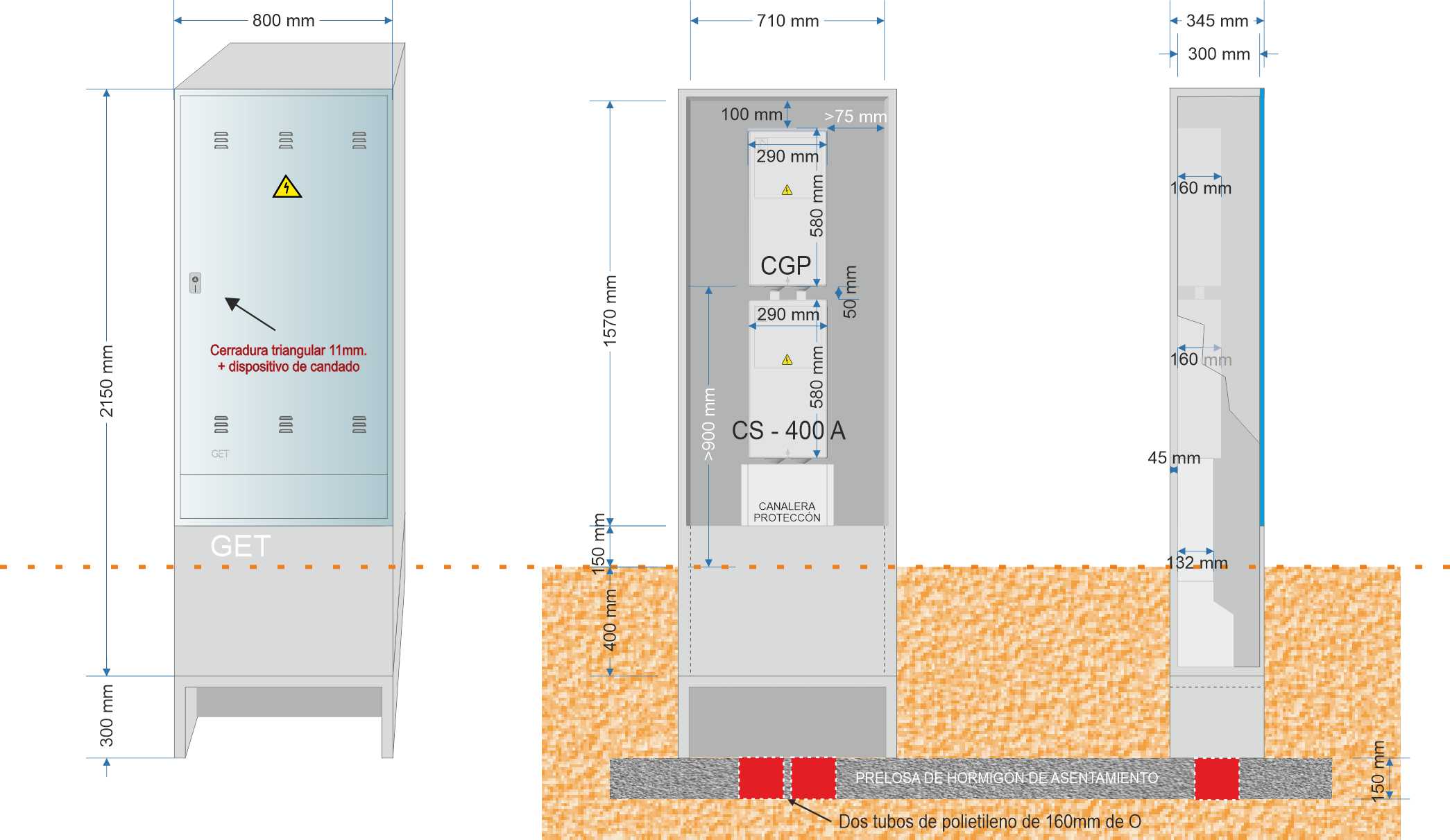

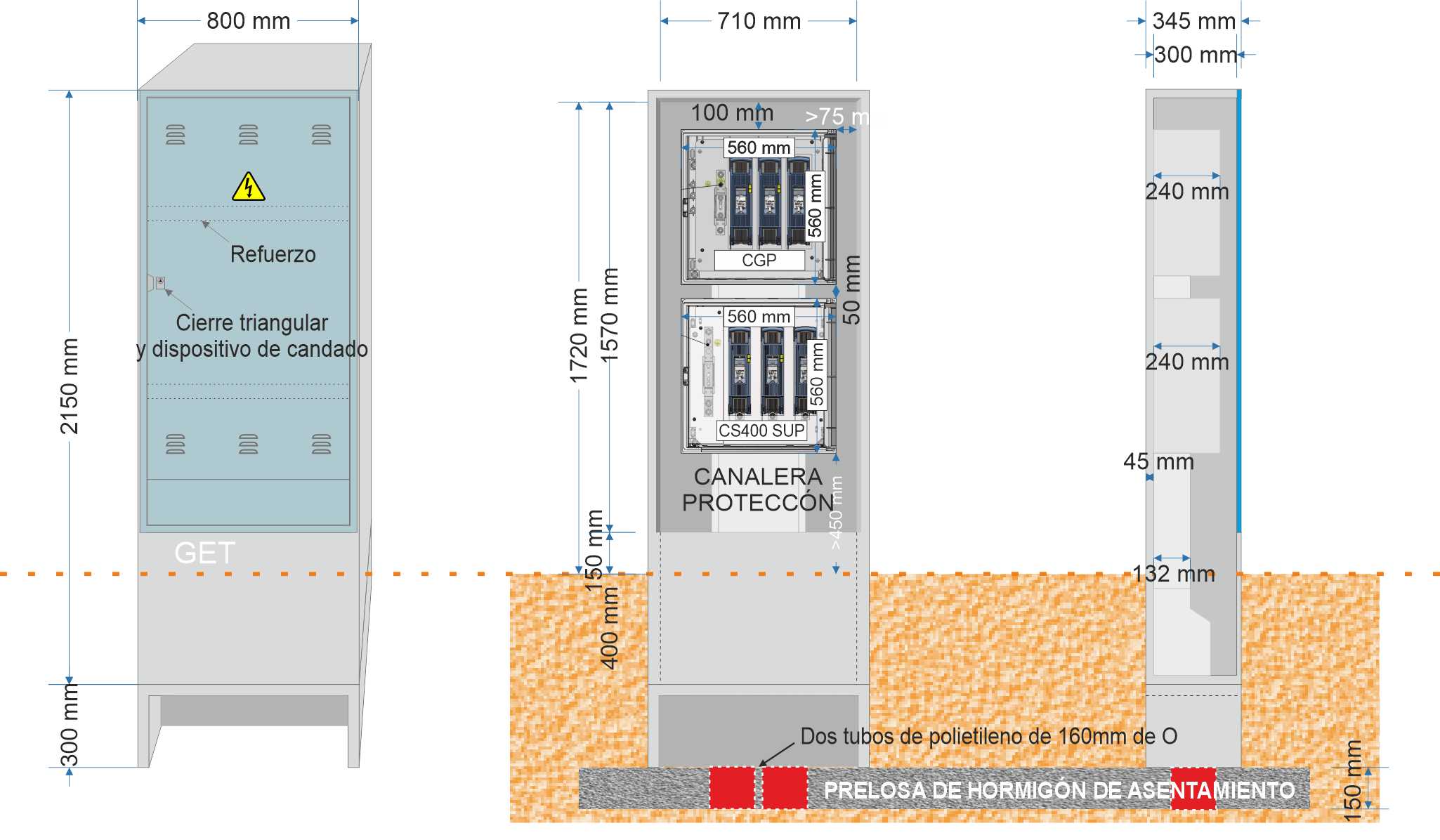

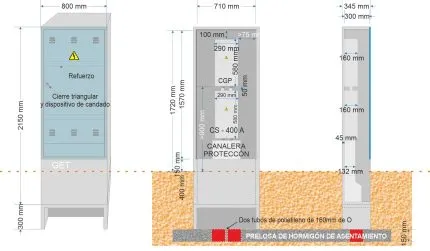

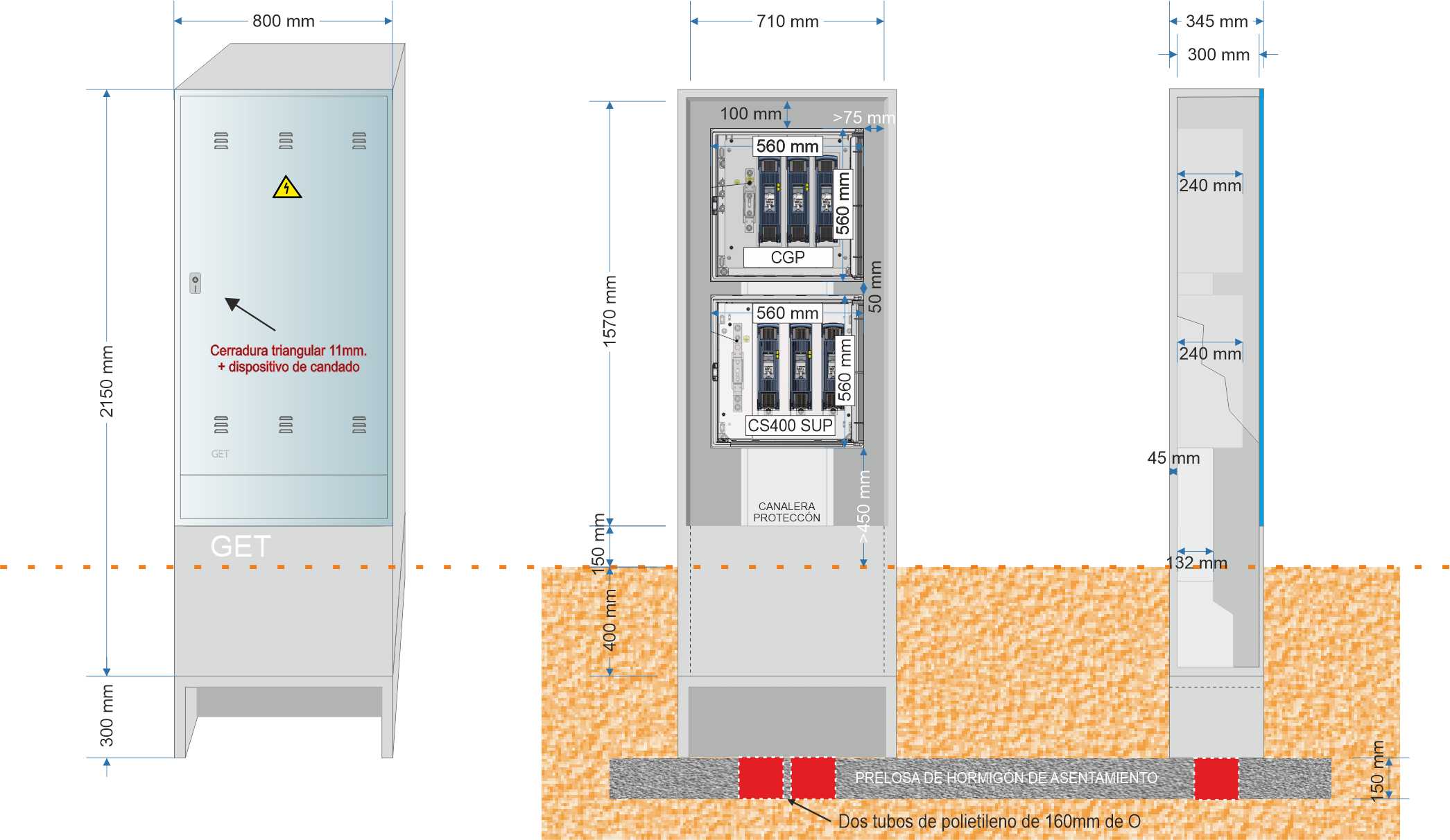

| NA05025-14 | Armario GRA 2150/800 + Caja CS 400 + Caja general de protección BUC CGP-9-160 A. (instalaciones tramitadas con ENDESA con anterioridad al 01/01/2025) |
| NA05025-15 | Armario GRA 2150/800 + Caja CS 400 + Caja general de protección BUC CGP-9-250 A. (instalaciones tramitadas con ENDESA con anterioridad al 01/01/2025) |
| NA05025-16 | Armario GRA 2150/800 + Caja CS 400 + Caja general de protección BUC CGP-9-400 A. (instalaciones tramitadas con ENDESA con anterioridad al 01/01/2025) |
| NA05025-21 | Armario GRA 2150/800 + Caja CS 400 + Contador LUZ MONOFÁSICO CPM-MF 2. Ref. ENDESA 6706521 (instalaciones tramitadas con ENDESA con anterioridad al 01/01/2025) |

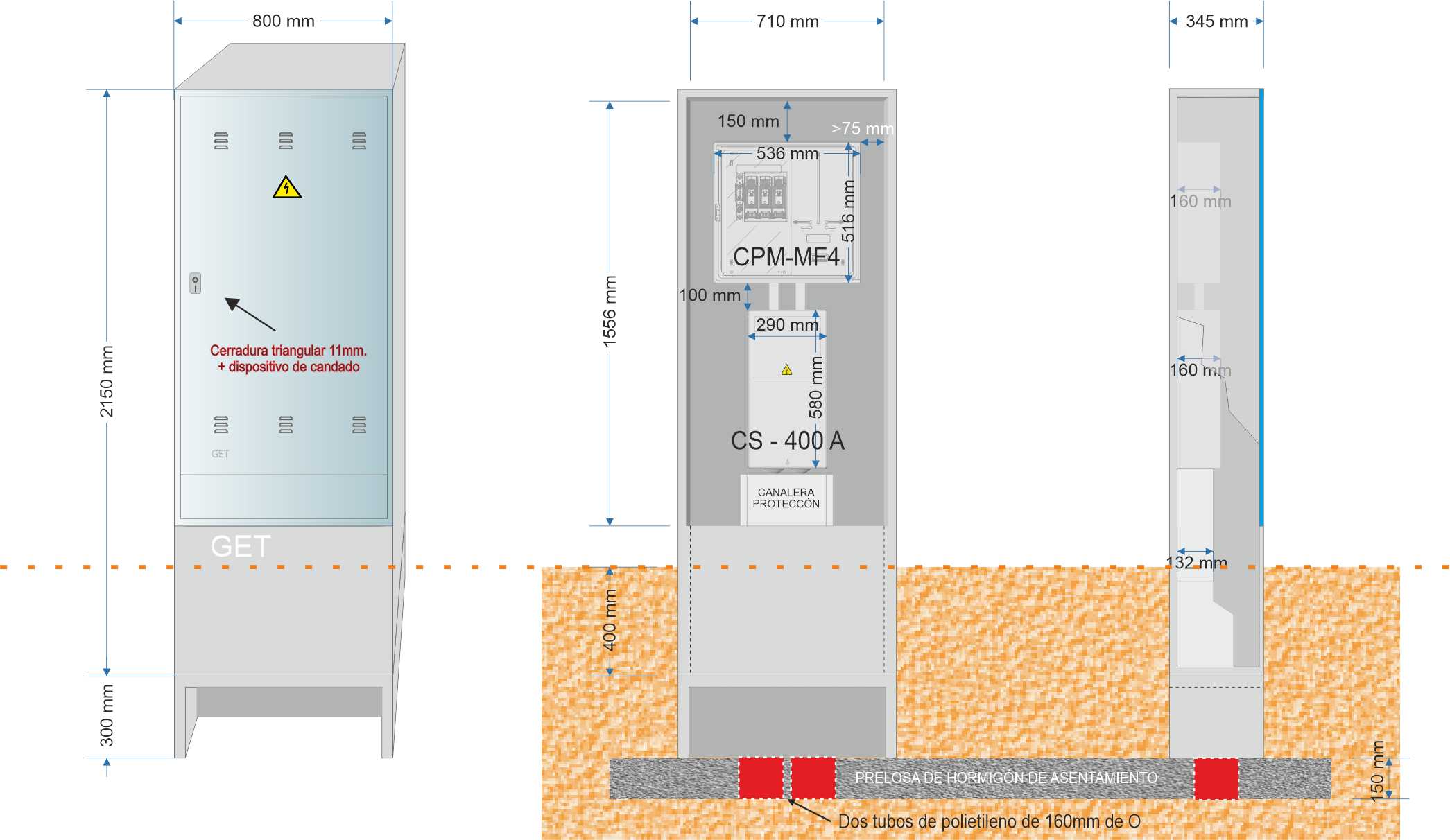

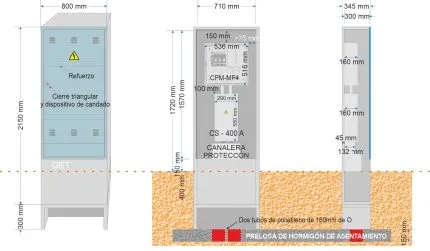

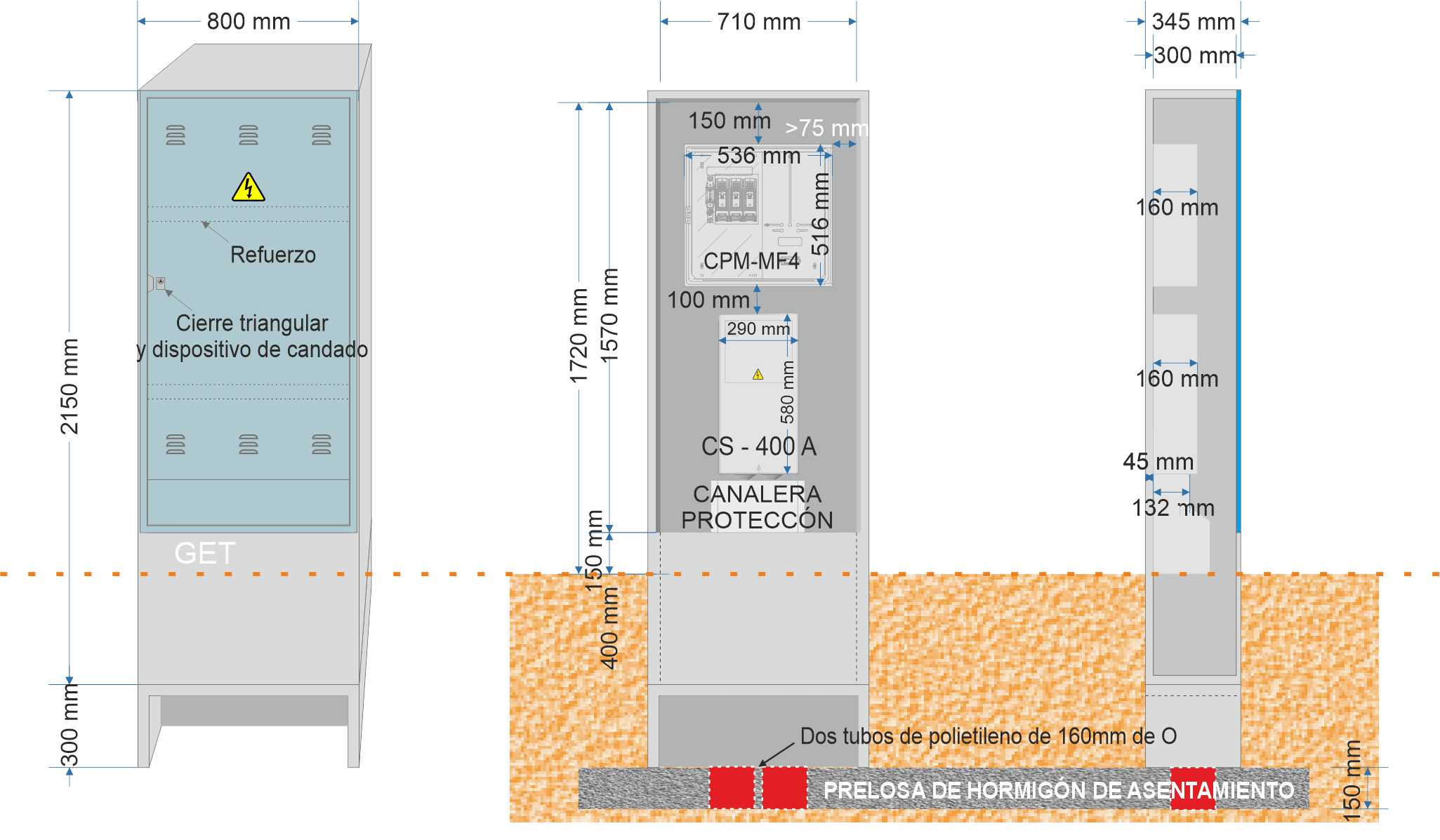

| NA05025-22 | Armario GRA 2150/800 + Caja CS 400 + Contador LUZ TRIFÁSICO CPM-MF 4. Ref. ENDESA 6706522 (instalaciones tramitadas con ENDESA con anterioridad al 01/01/2025) |
| NA02032 | Cerradura JIS M-22 Cuarto de vuelta ZAMAK (PE-A/ GRA-2150/800) |
| NA02033 | Cerradura TRIANGULAR M-22 Cuarto de vuelta ZAMAK (PE-A/ GRA-2150/800) |
| NA02046 | Dispositivo de Candado (PE-A/ GRA-2150/800) |
