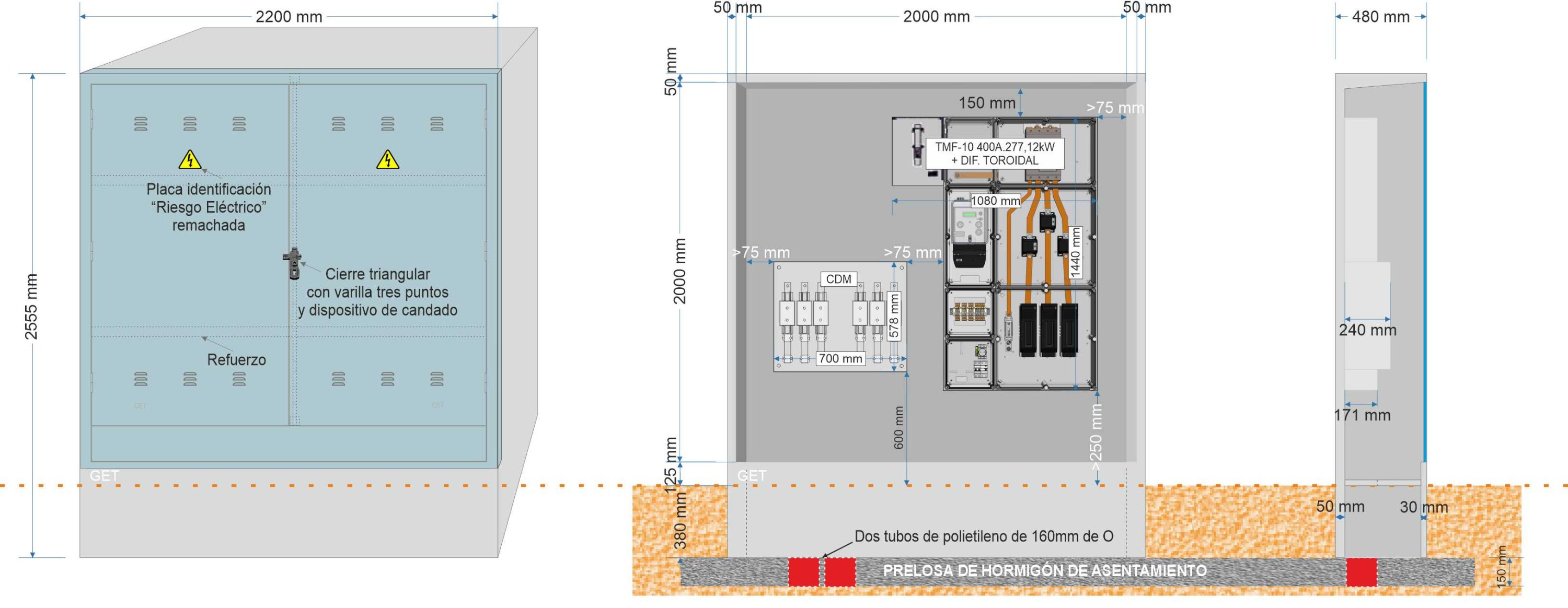

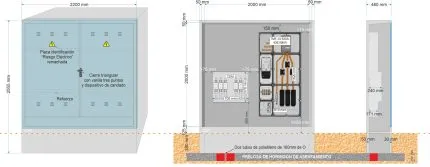

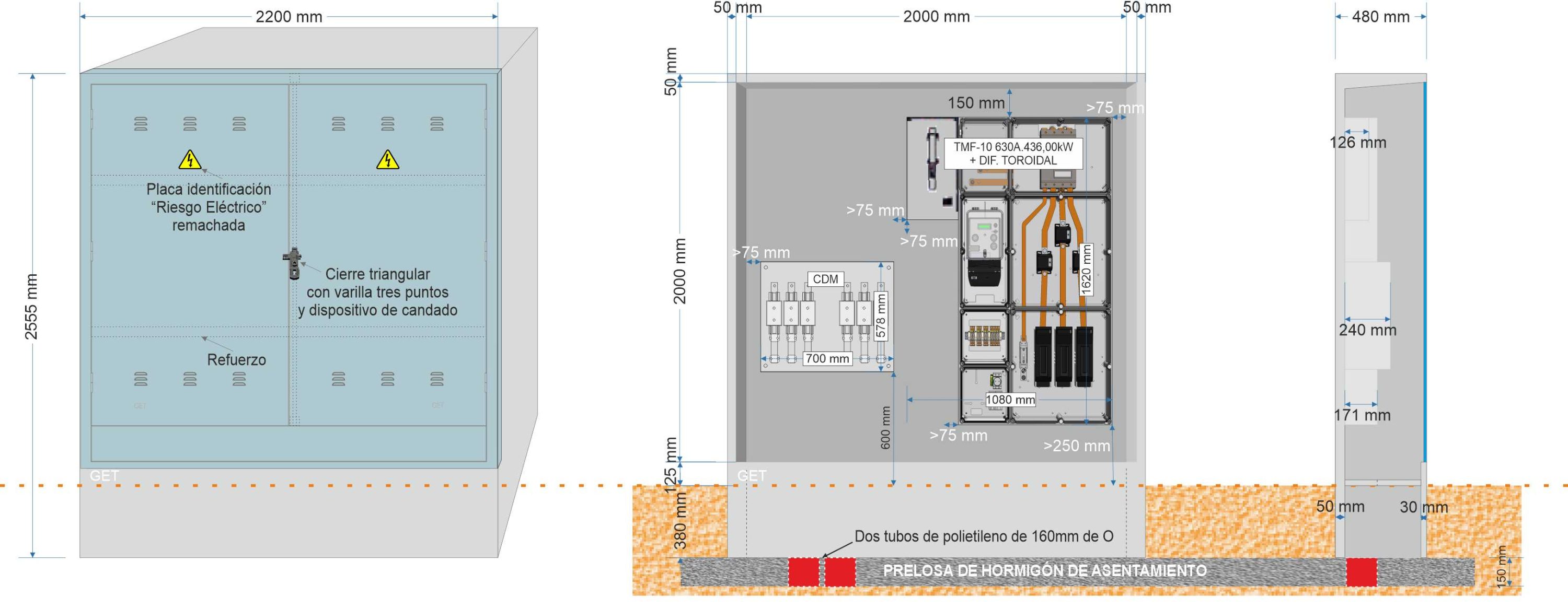

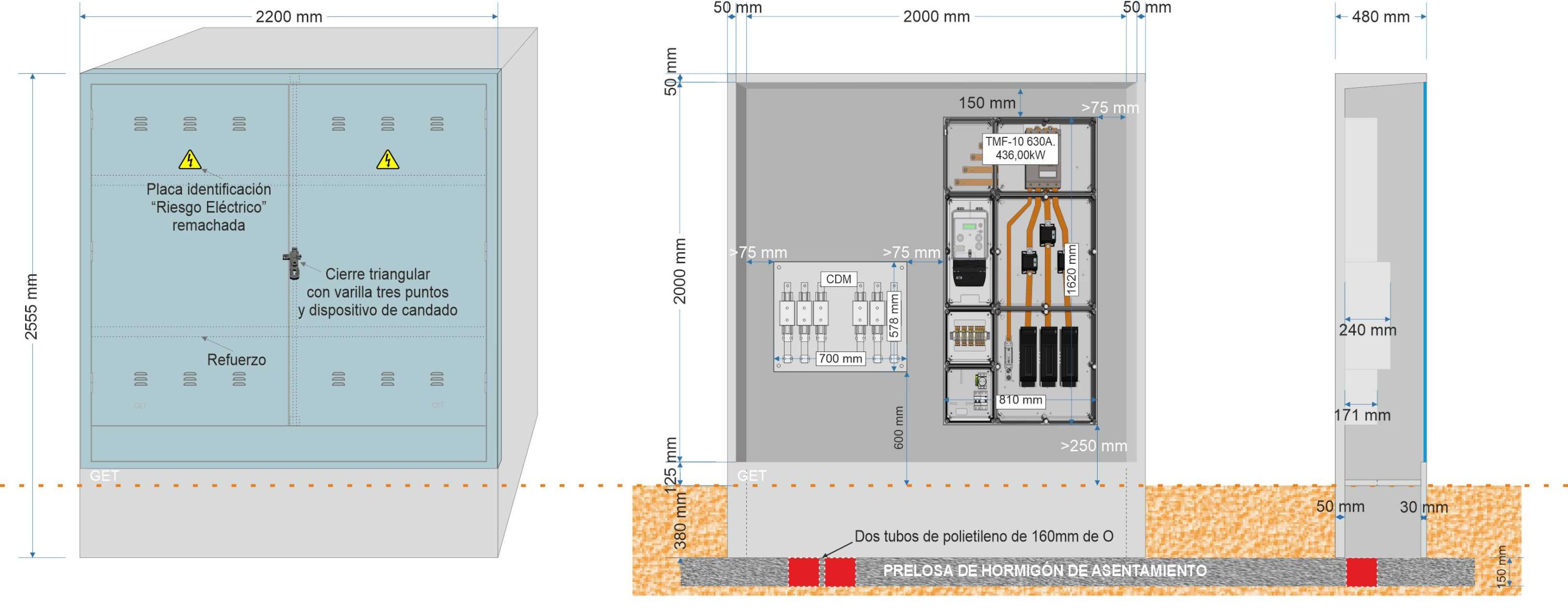

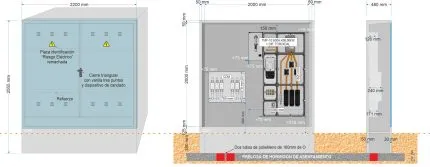

NA05094 // NA05101-xx. Armario GRA 2550/2200 (medida exterior 2.200x480x2.550mm)

Referencia: NA05094: VACÍO // NA05101-xx: EQUIPADO (xx varía en función del equipamiento. Ver tabla al pie de página)

Armario GRA 2550/2200. PUERTA DOBLE HOJA. CIERRE TRES PUNTOS JIS.

Medida exterior 2.200x480x2.550mm.

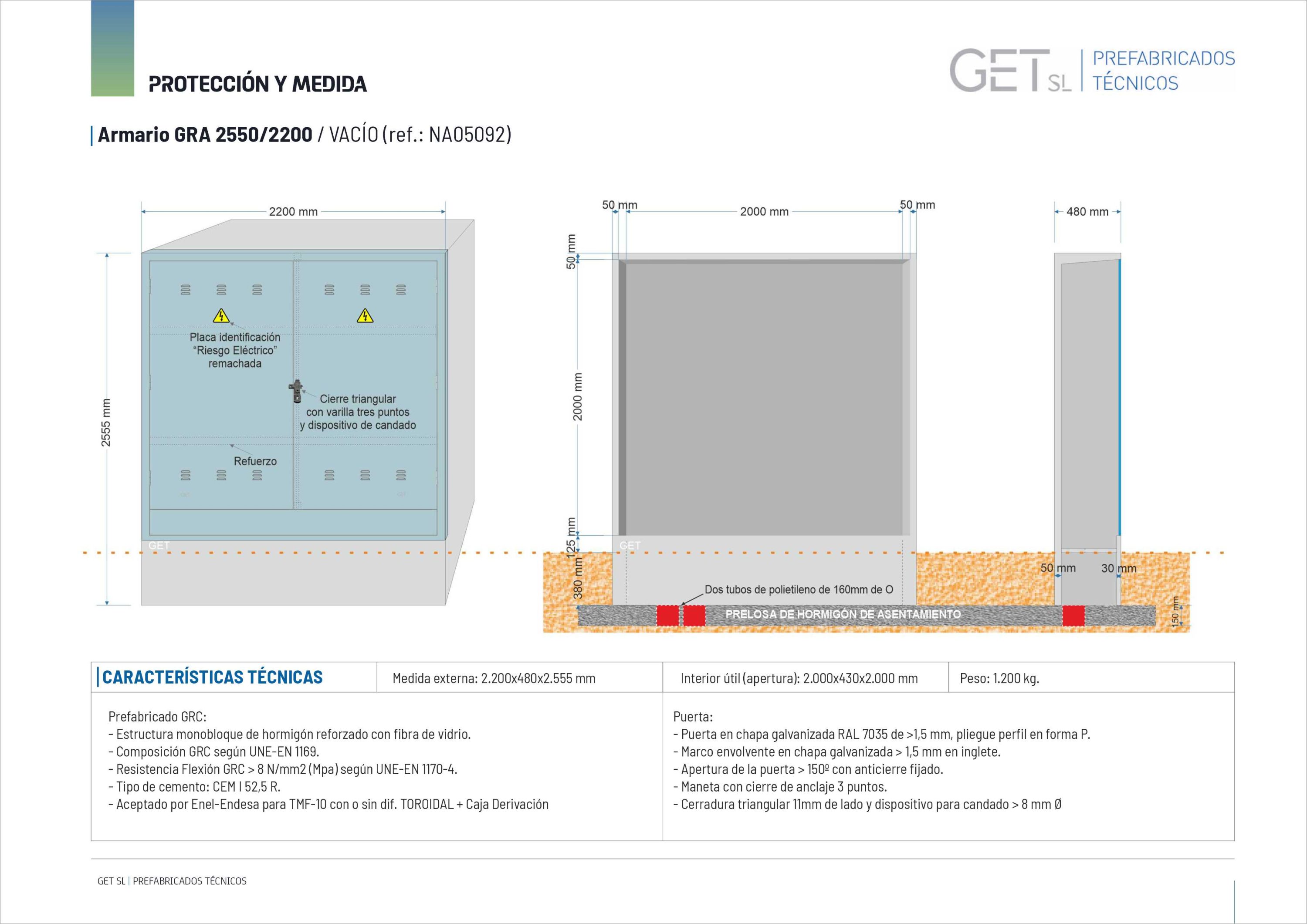

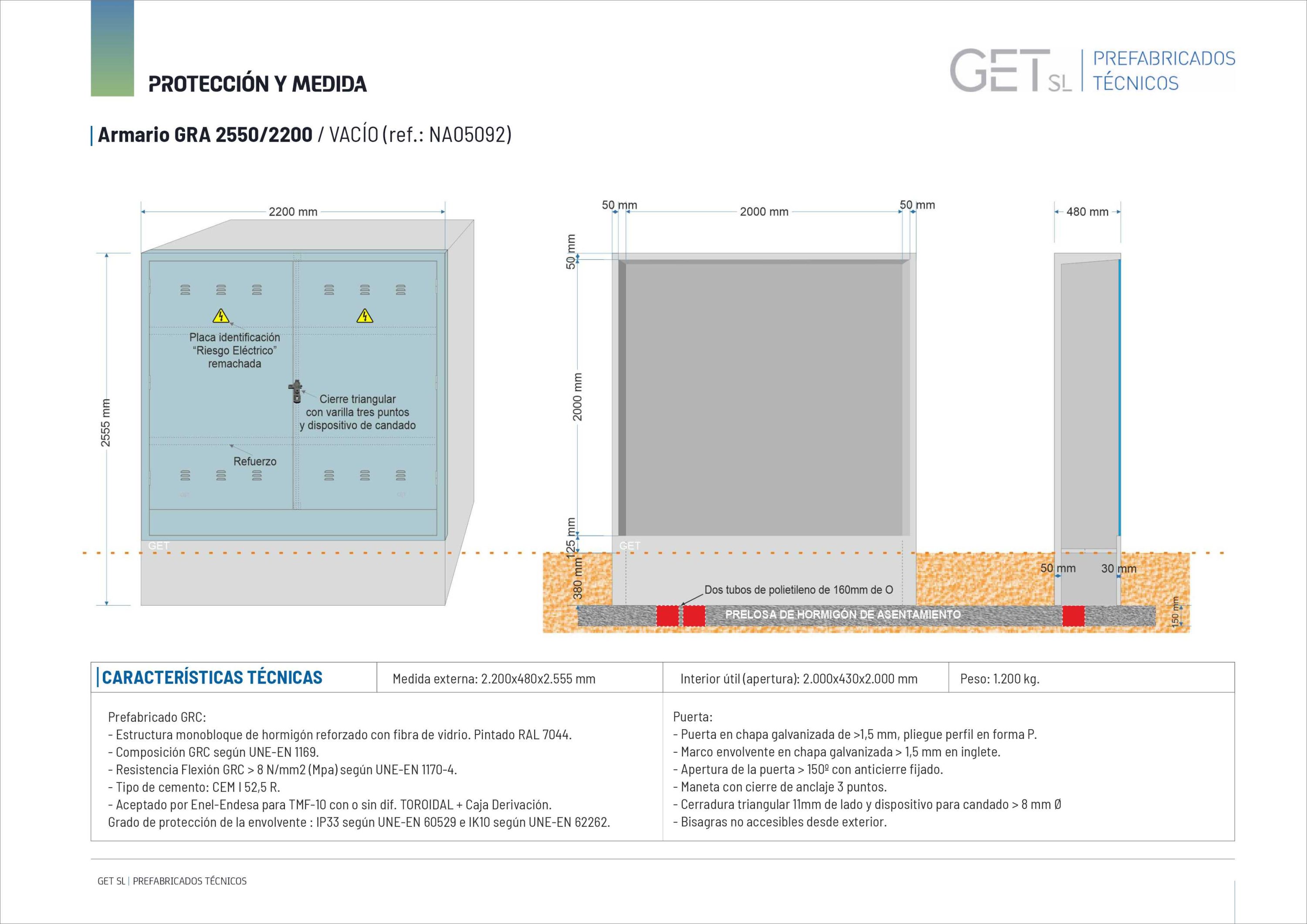

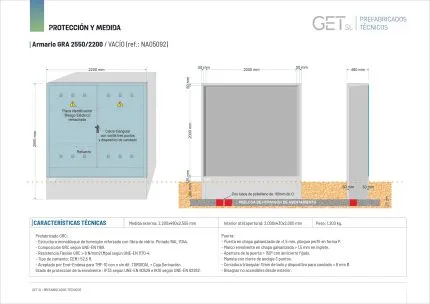

Descripción: Armario prefabricado monobloque de dimensiones 2.500 x 2.200 x 480 mm.,  Composición GRC según UNE-EN 1169.

  • Resistencia Flexión GRC  8 N/mm2 (Mpa) según UNE-EN 1170-4.
  • Tipo de cemento: CEM I 52,5 R., con puerta de doble hoja, para ubicación de equipos diversos.

Lleva una puerta metálica de doble hoja, con cerradura de anclaje tres puntos, maneta escamoteable y bombín JIS.

El espesor del fondo del armario es de 50 mm., en GRC, equivalente en resistencia mecánica a 150 mm., de ladrillo hueco.

En la parte superior, lleva dos pernos roscados para la manipulación de dicho armario.

Es conveniente, apoyar los armarios en una losa de hormigón de + – 150mm., de espesor, una vez asentado este, se aconseja recubrirlo con el mismo tipo de material a partir de su base en + – 300 mm., de altura, con el fin de asegurar al máximo su sustentación vertical.

Disponemos de puertas de recambio para este armario:

NA02067. Puerta empotrar en pared/ nichos FECSA ENDESA con marco y escuadras de fijación, de DOBLE HOJA, con cerradura anclaje 3 puntos BOMBÍN JIS/ Para utilidades diversas/ Armario GRA 2550/2200. (medida 2057x2153mm)

Referencia Designación Dimensiones (mm) Interior Útil (mm) Tipo cierre Peso
NA05094 GRA-2550/2200 2.200x480x2.550 2.000x400x2.000 JIS CFE de 3 puntos 1.200Kg

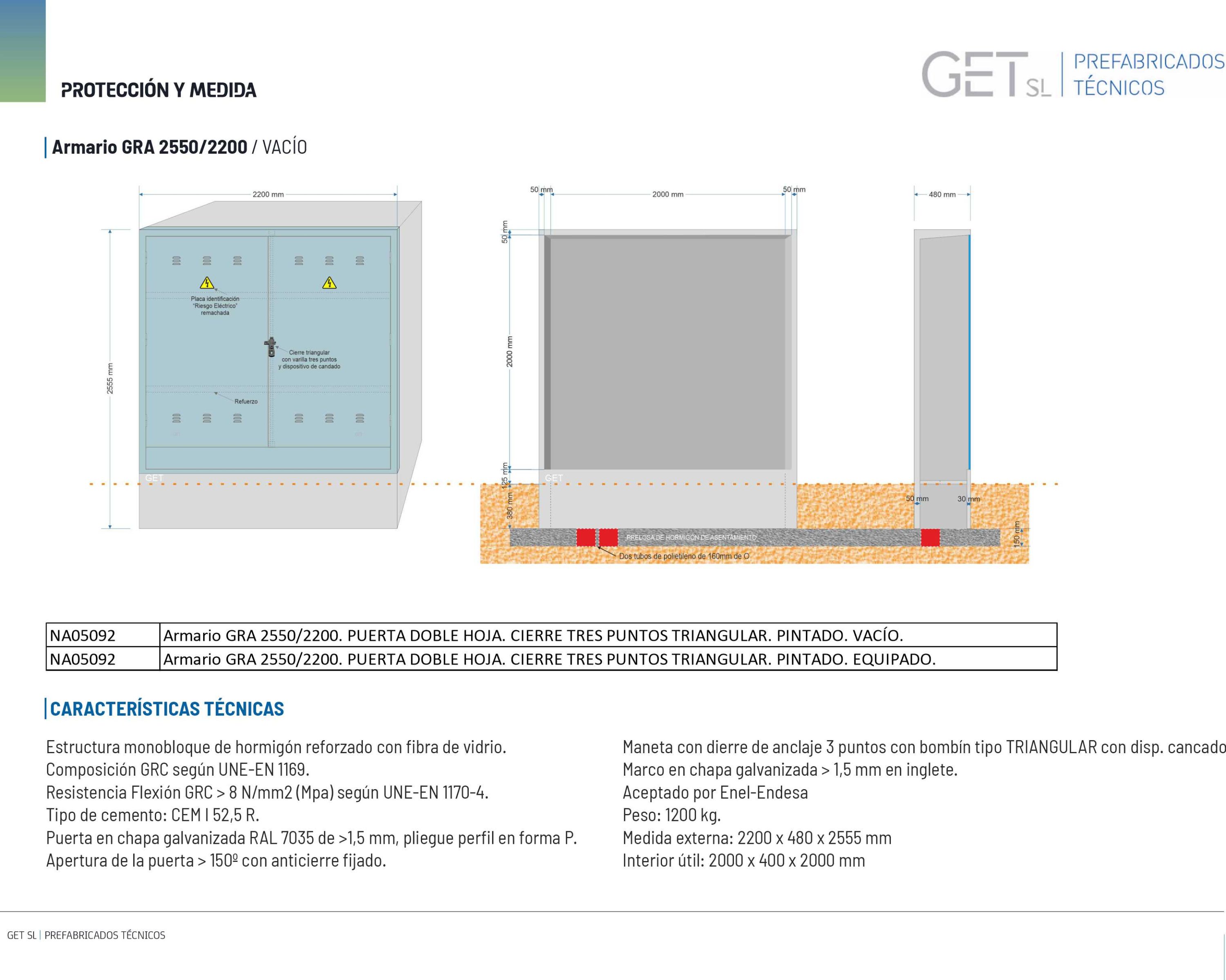

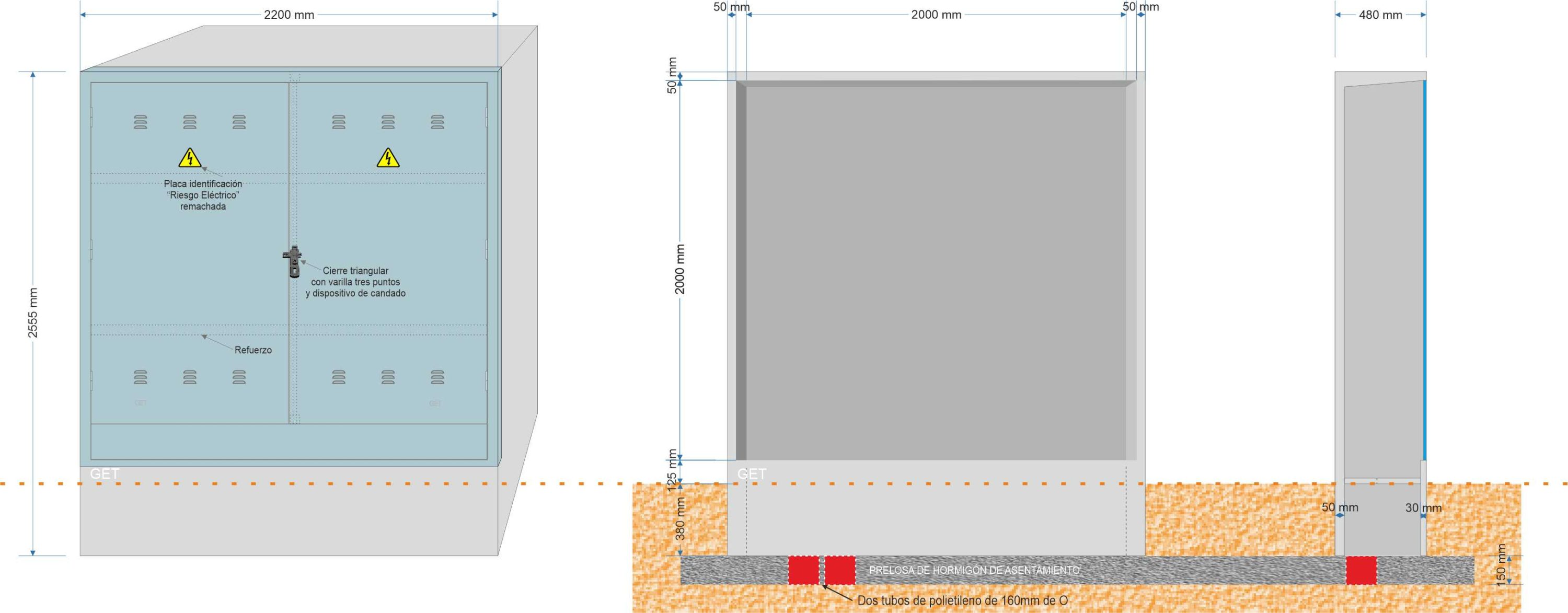

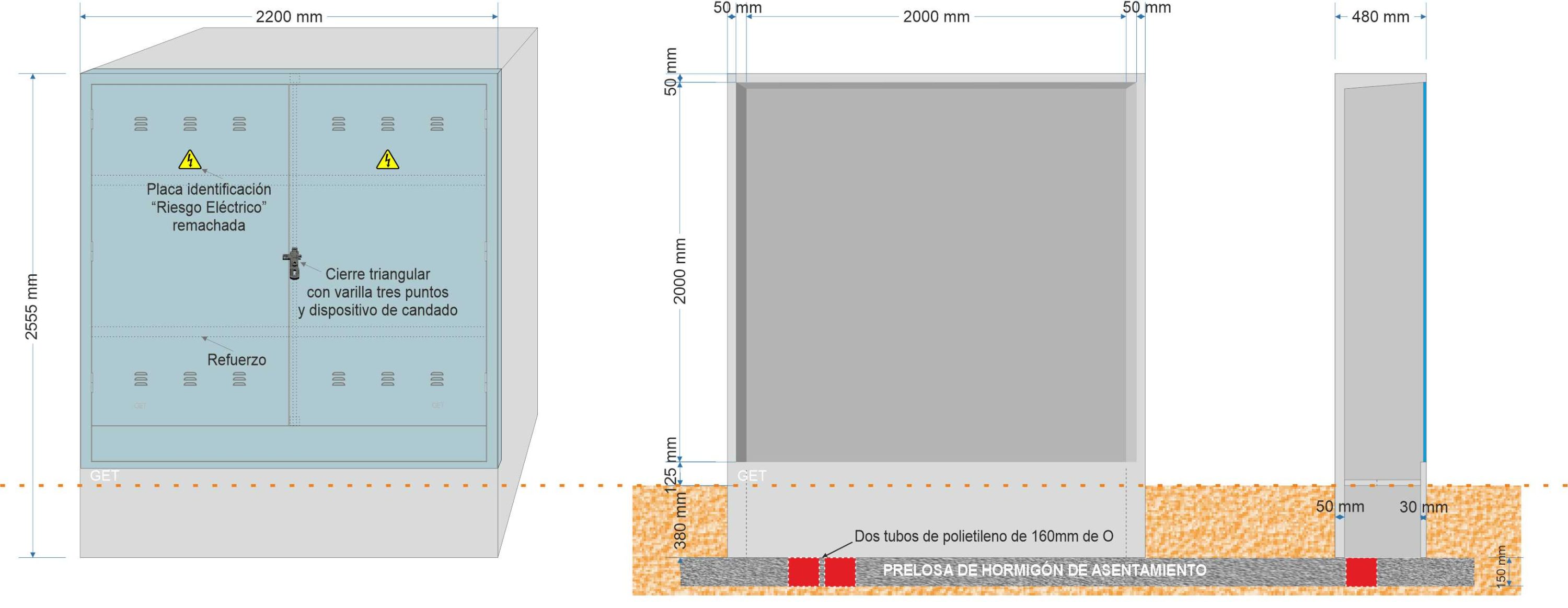

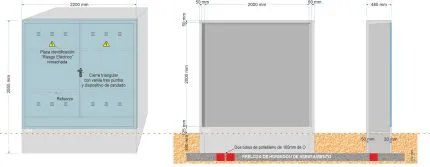

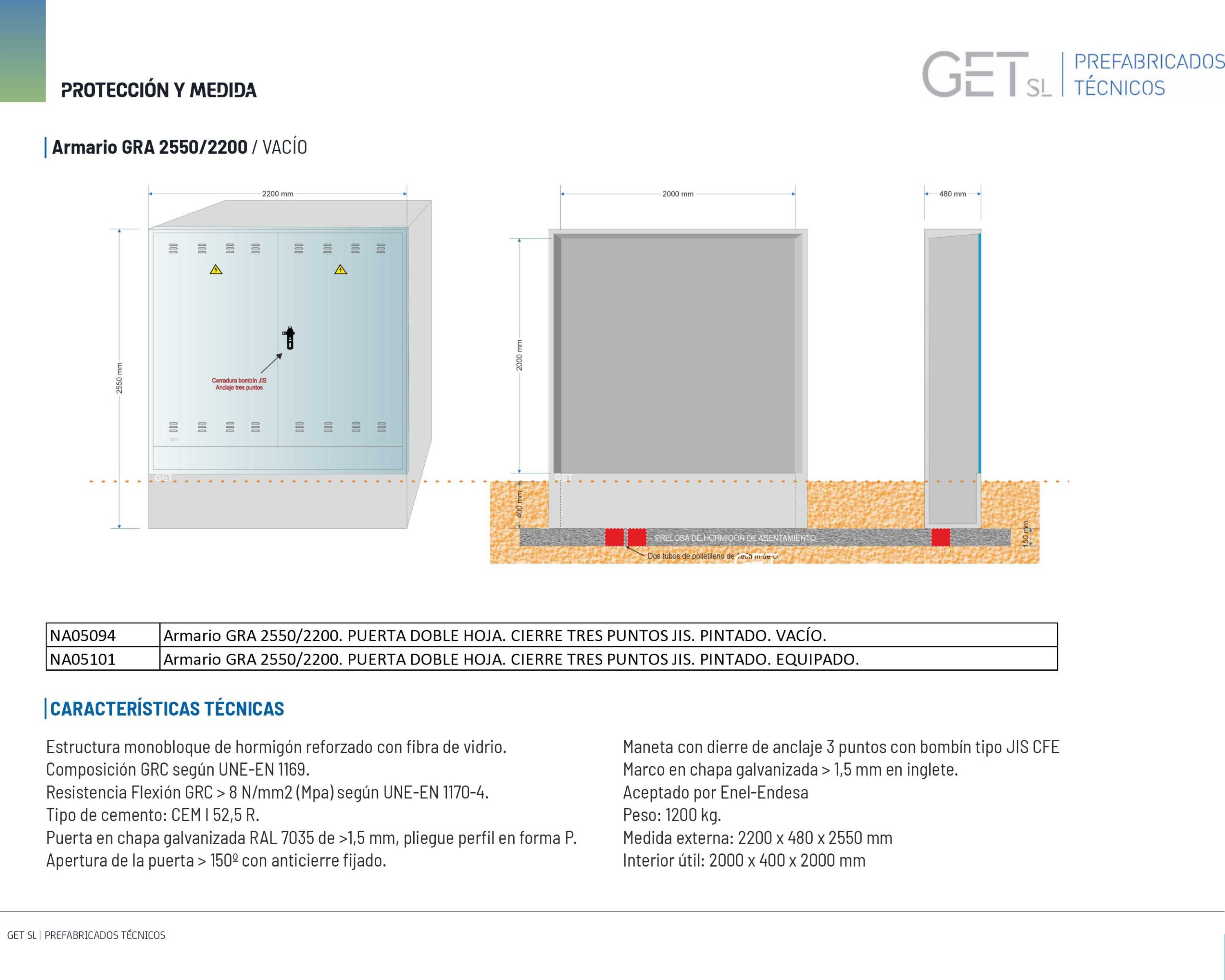

NA05094 Armario GRA 2550/2200. PUERTA DOBLE HOJA. CIERRE TRES PUNTOS JIS. PINTADO. VACÍO.

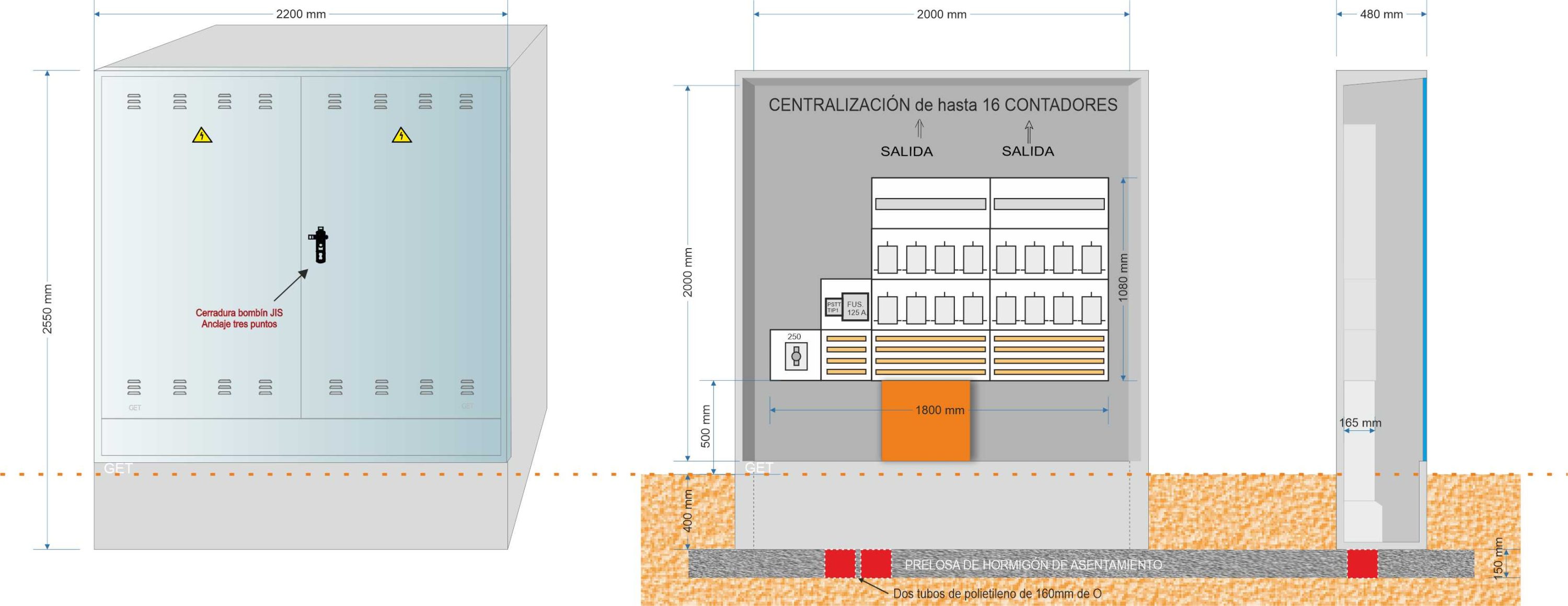

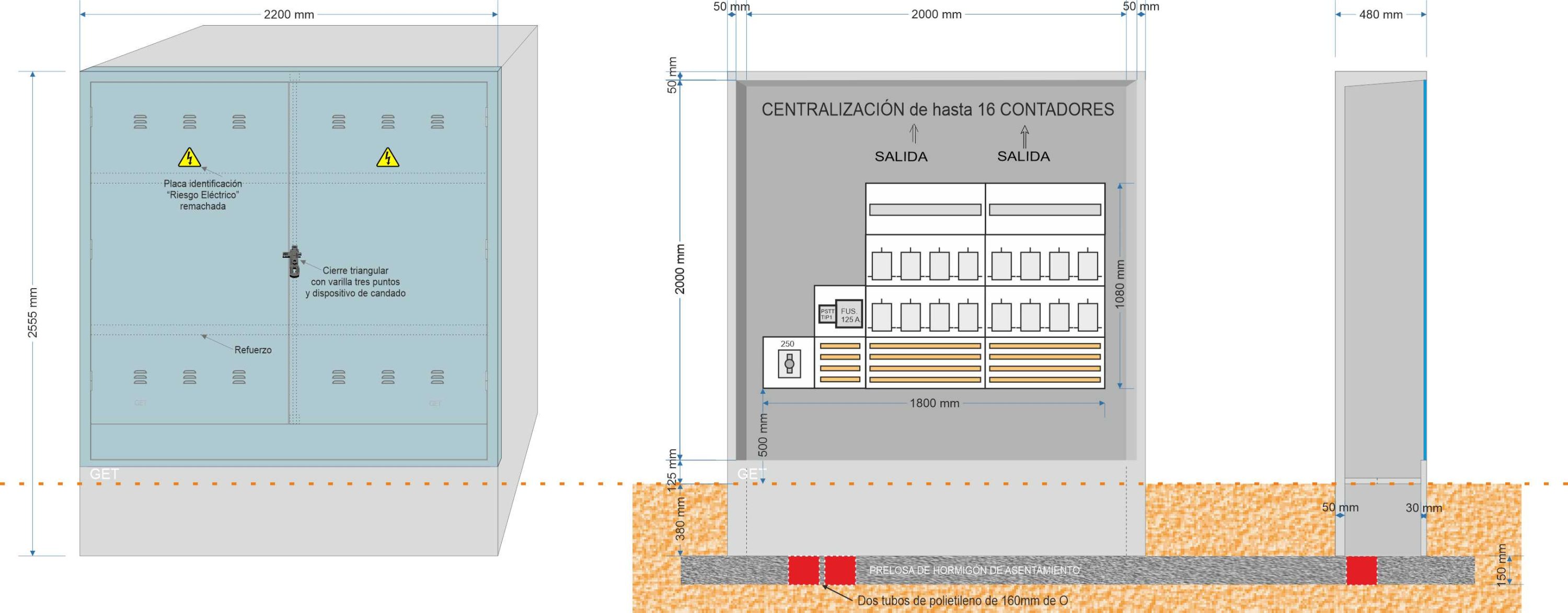

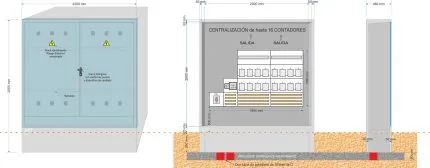

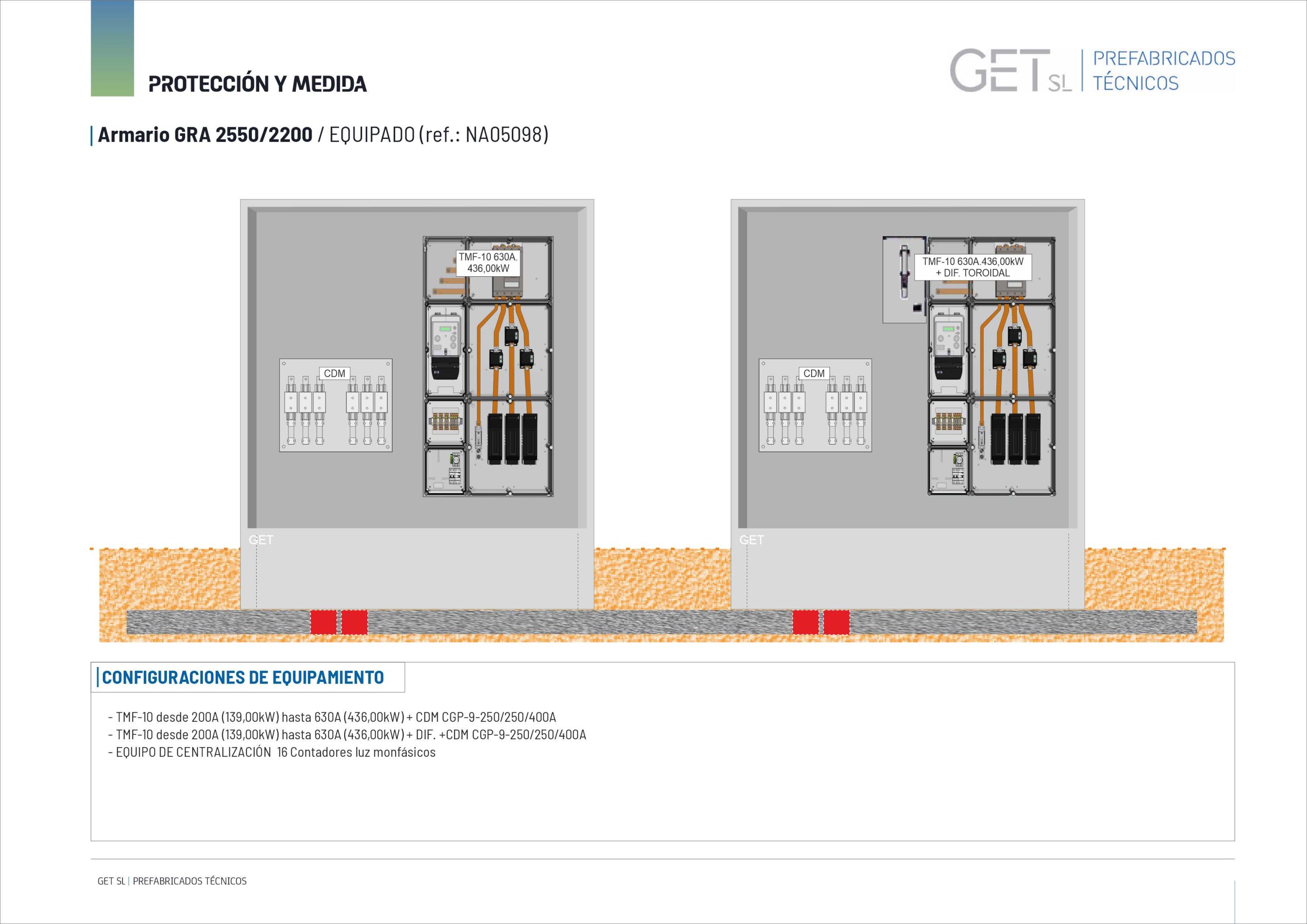

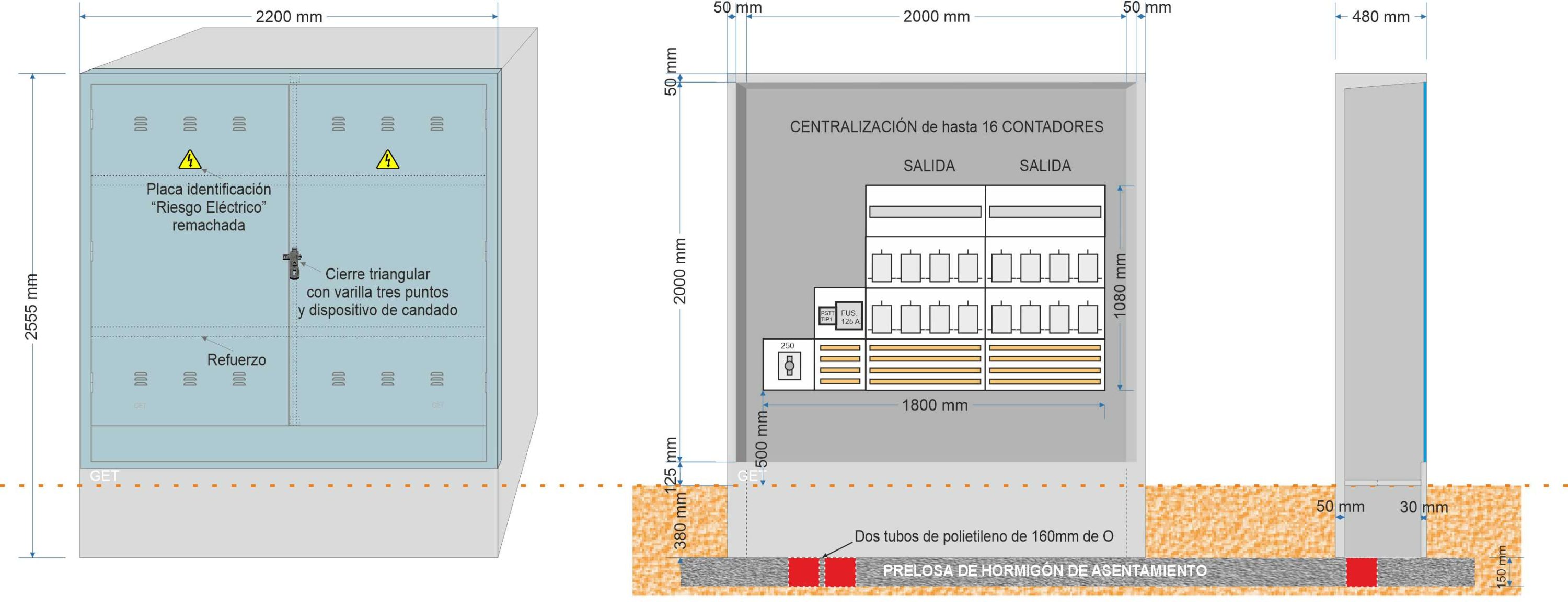

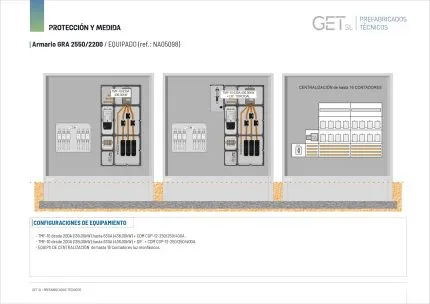

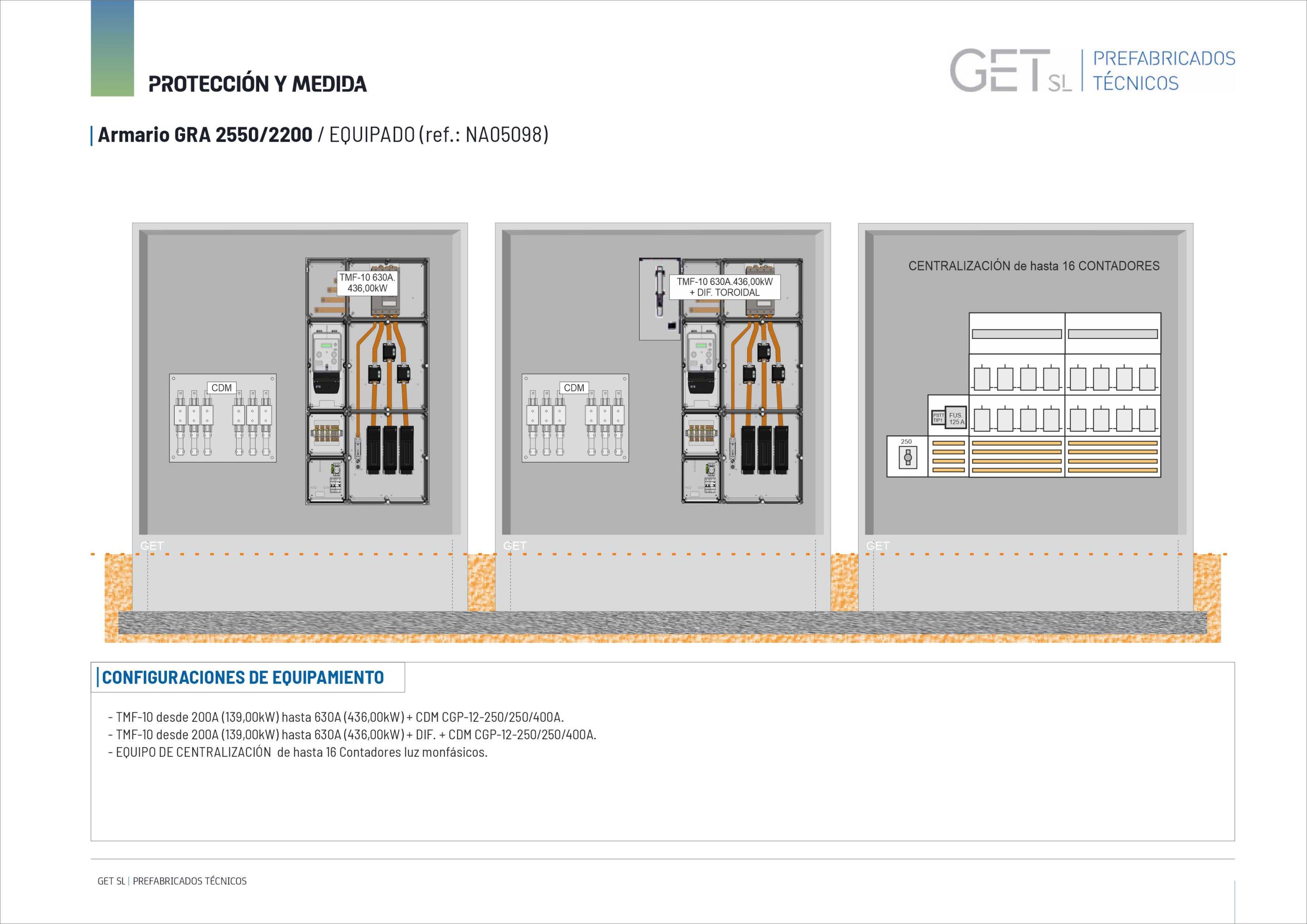

NA05101-10 Armario GRA 2550/2200  + EQUIPO DE CENTRALIZACIÓN  16 Contadores luz monfásicos
