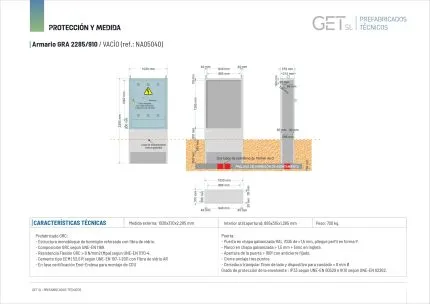

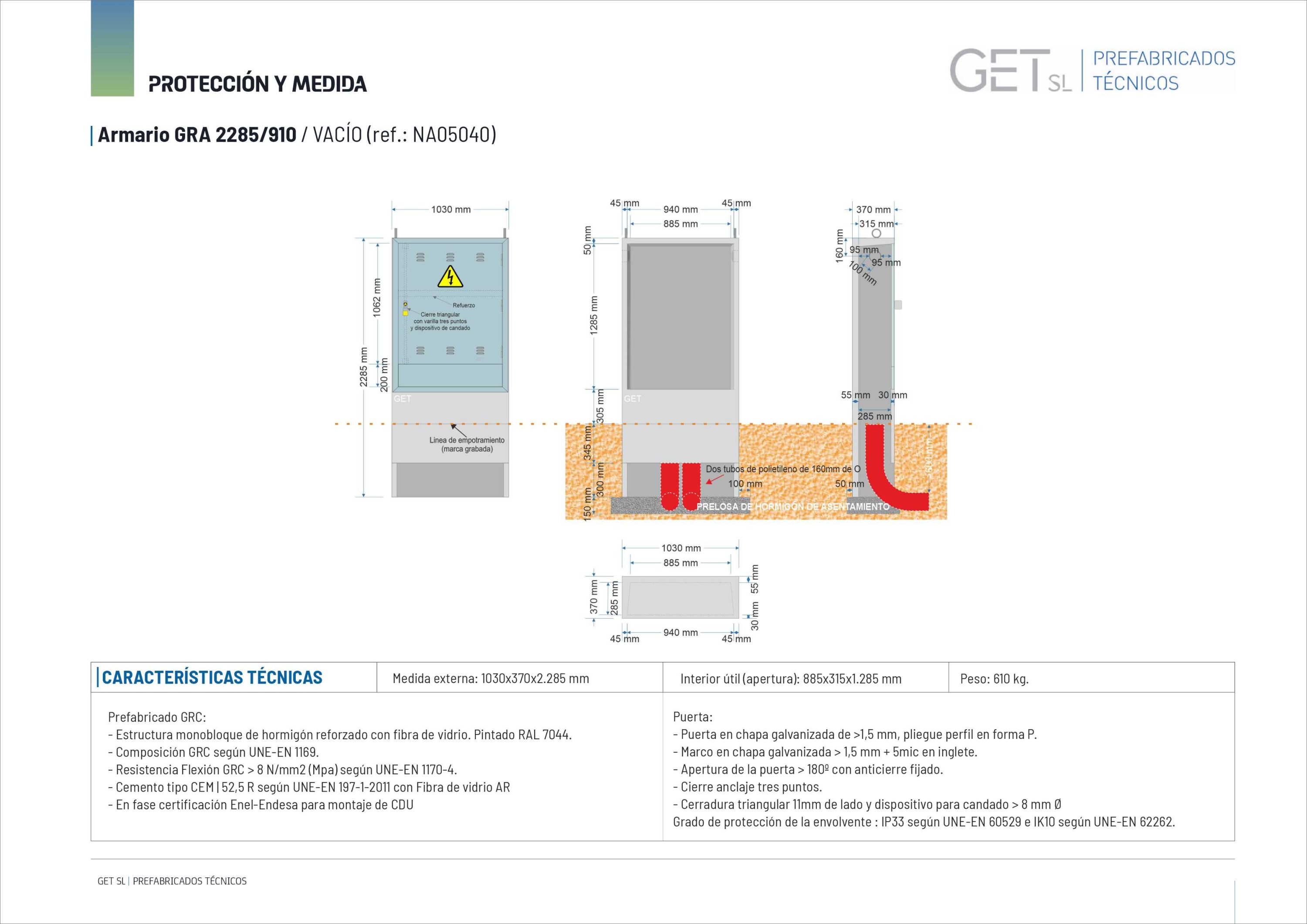

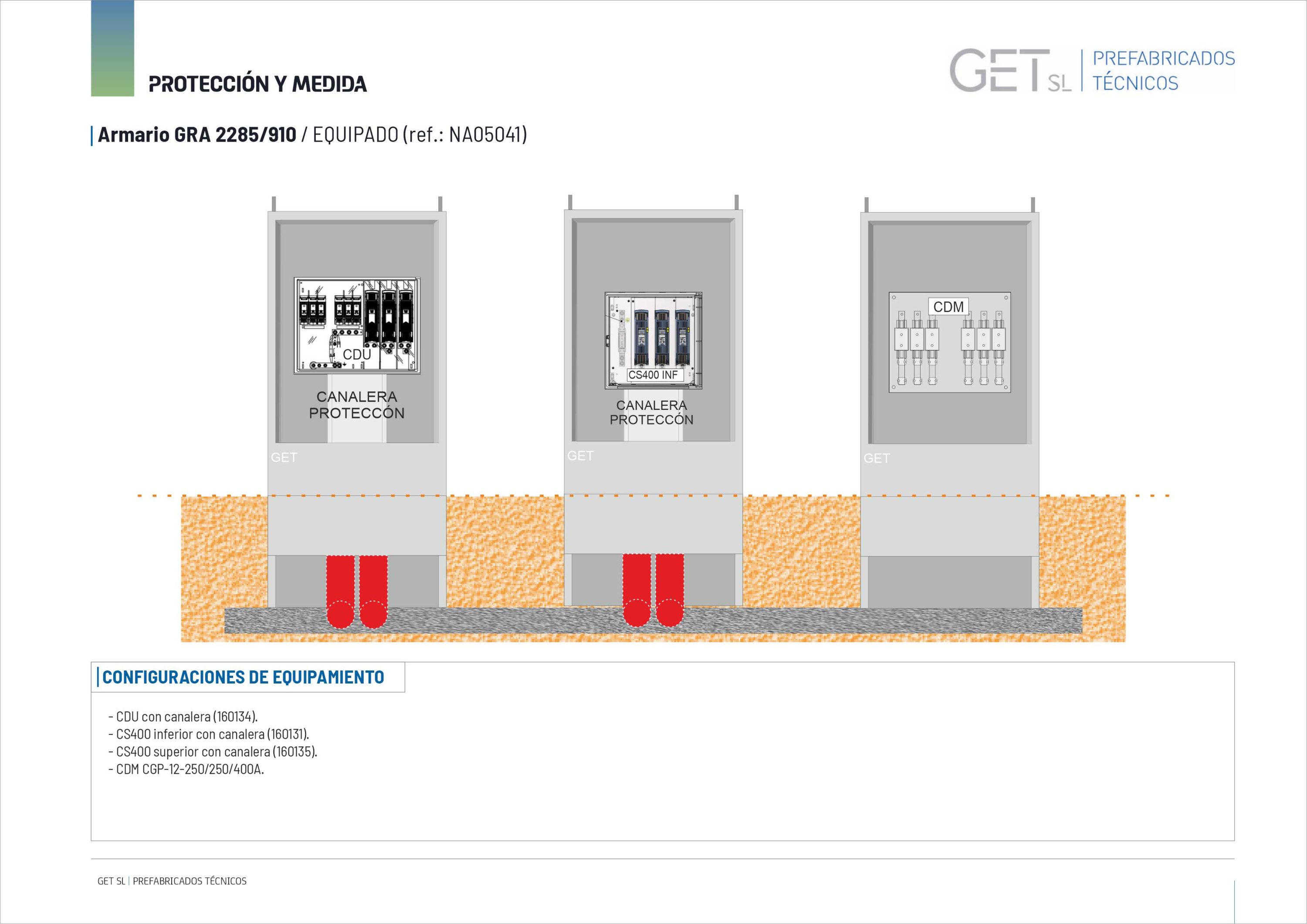

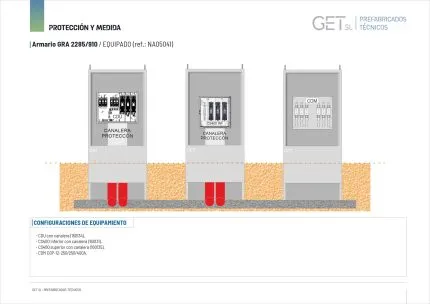

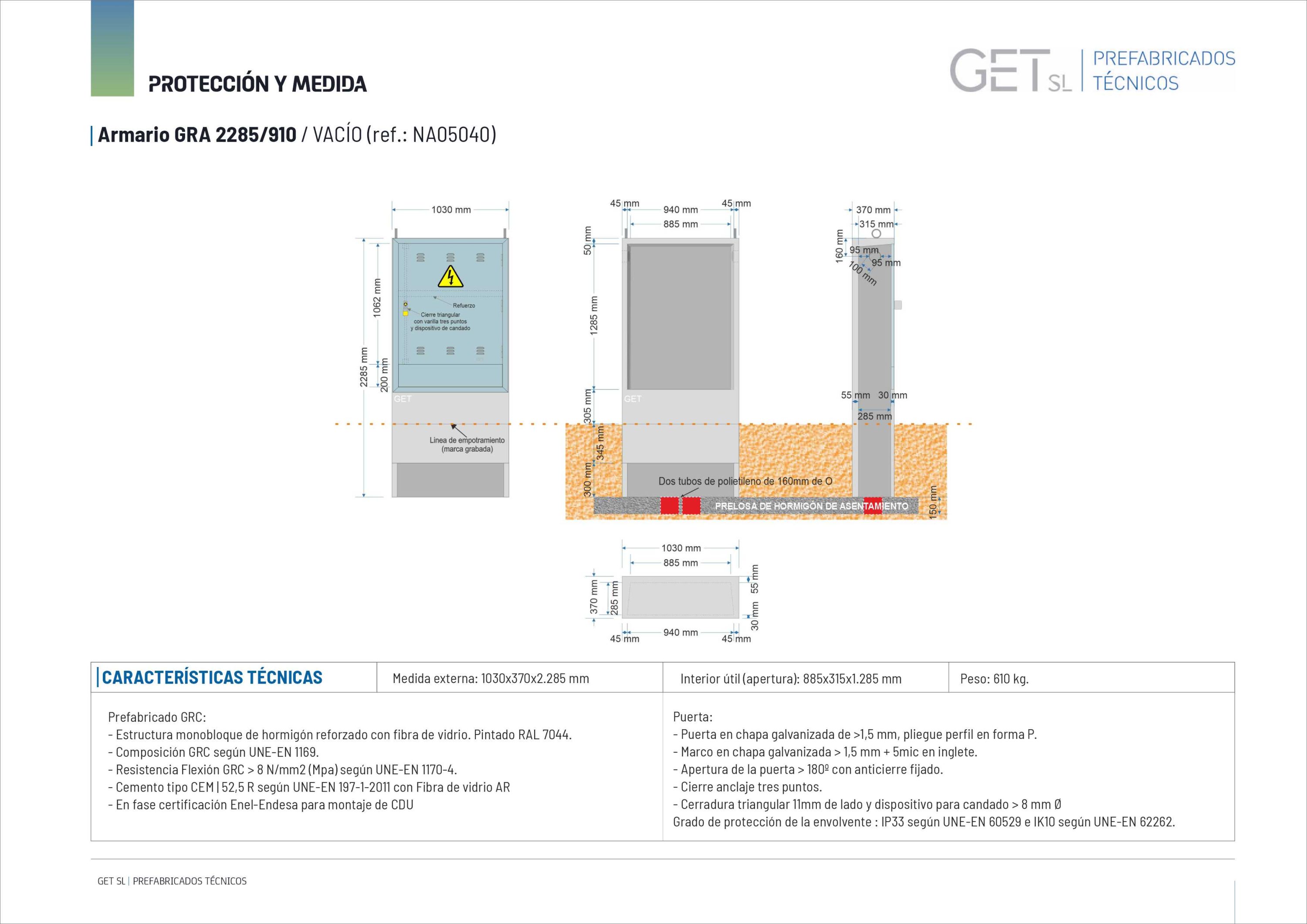

NA05040// NA05041-xx. Armario GRA-2285/910 (medida exterior 1.000x335x2.285mm) -Según nueva norma CNL009, próxima puesta en VIGOR-

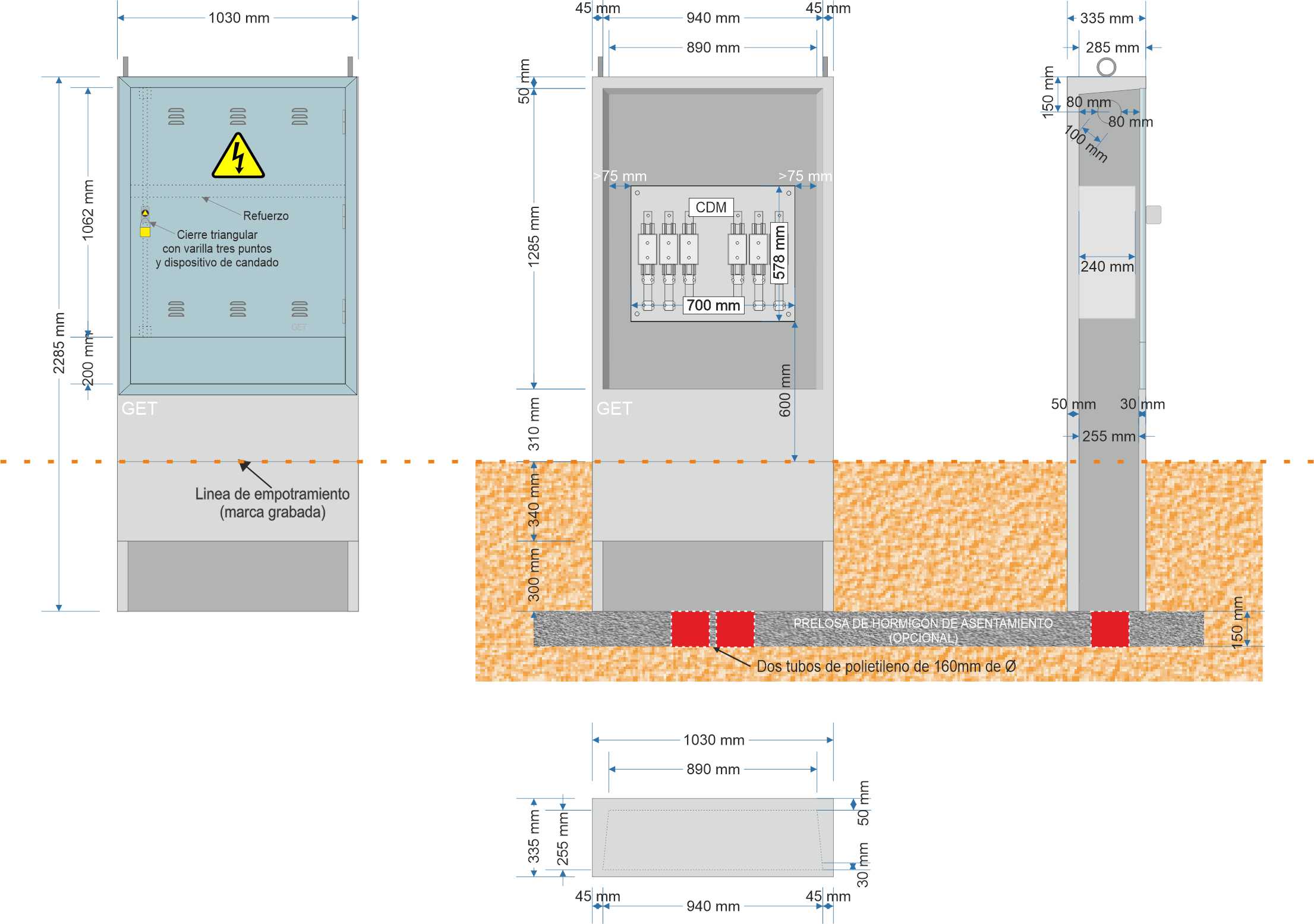

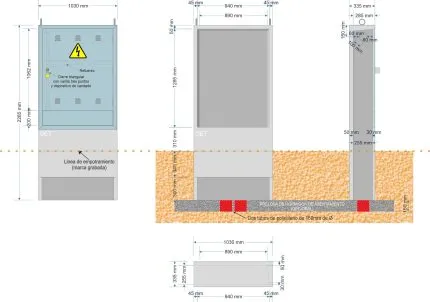

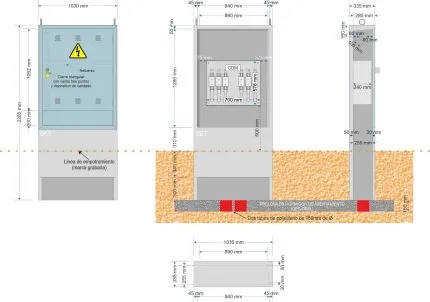

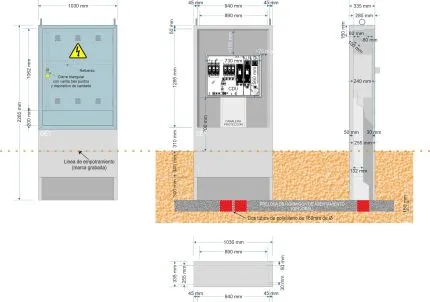

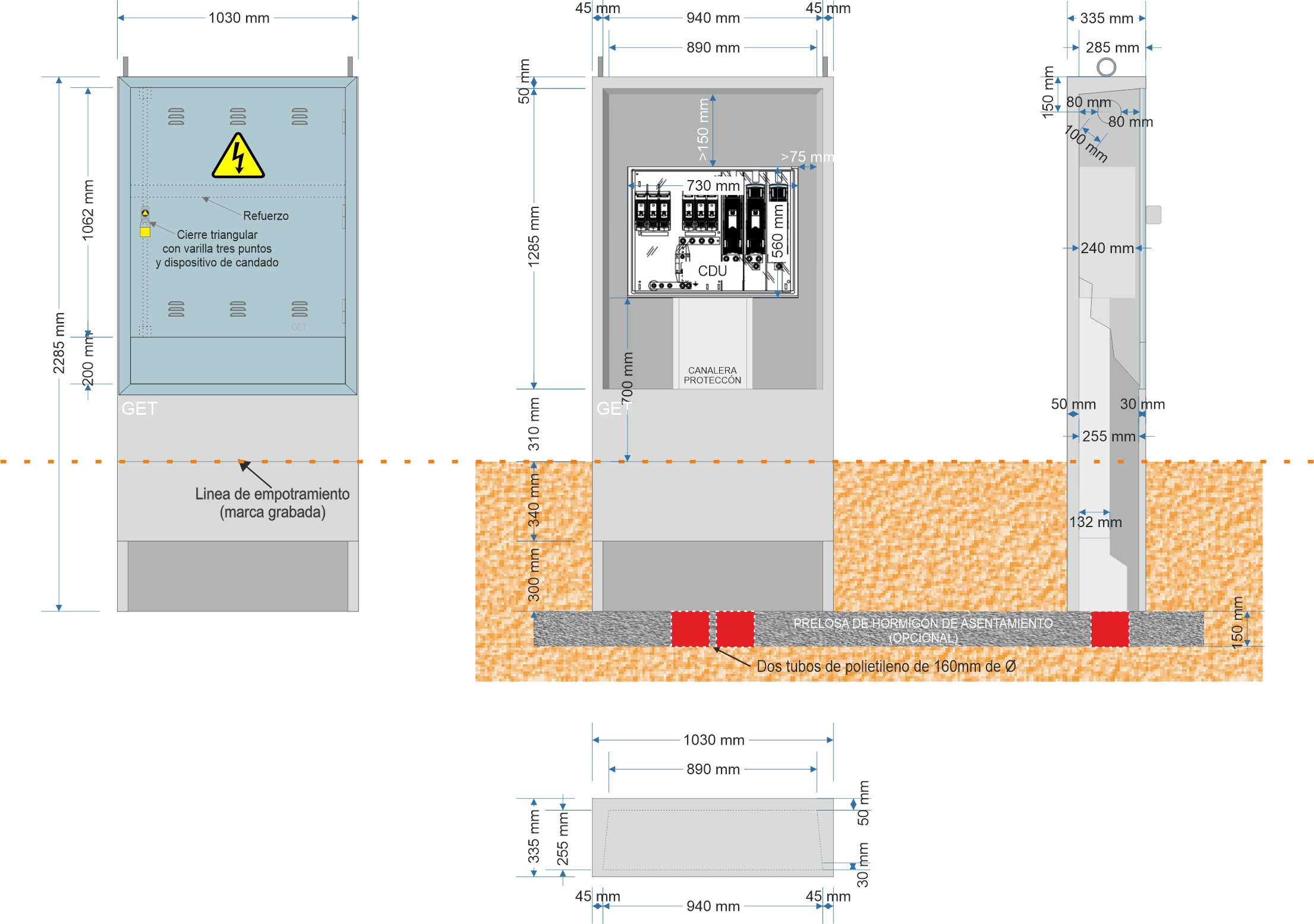

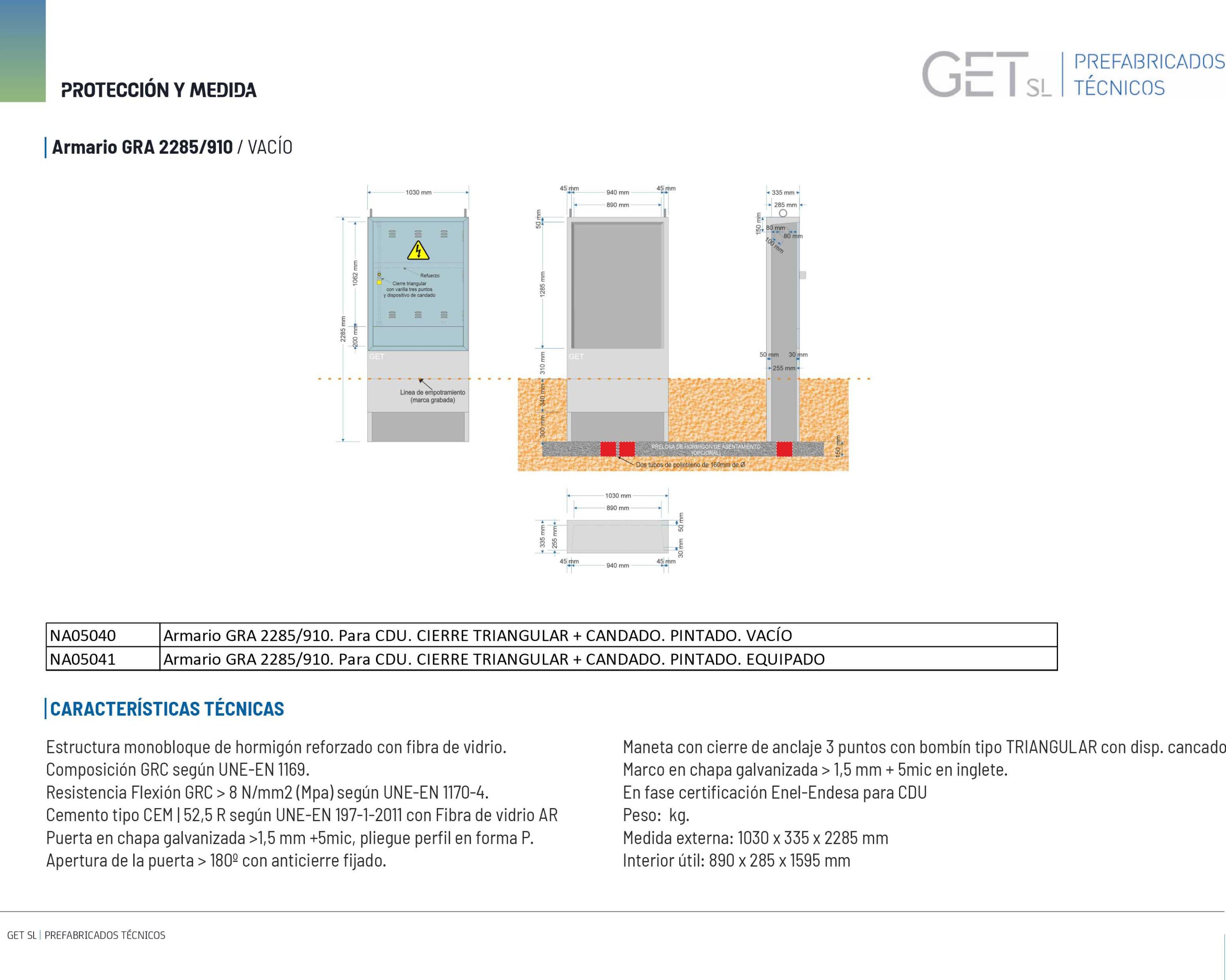

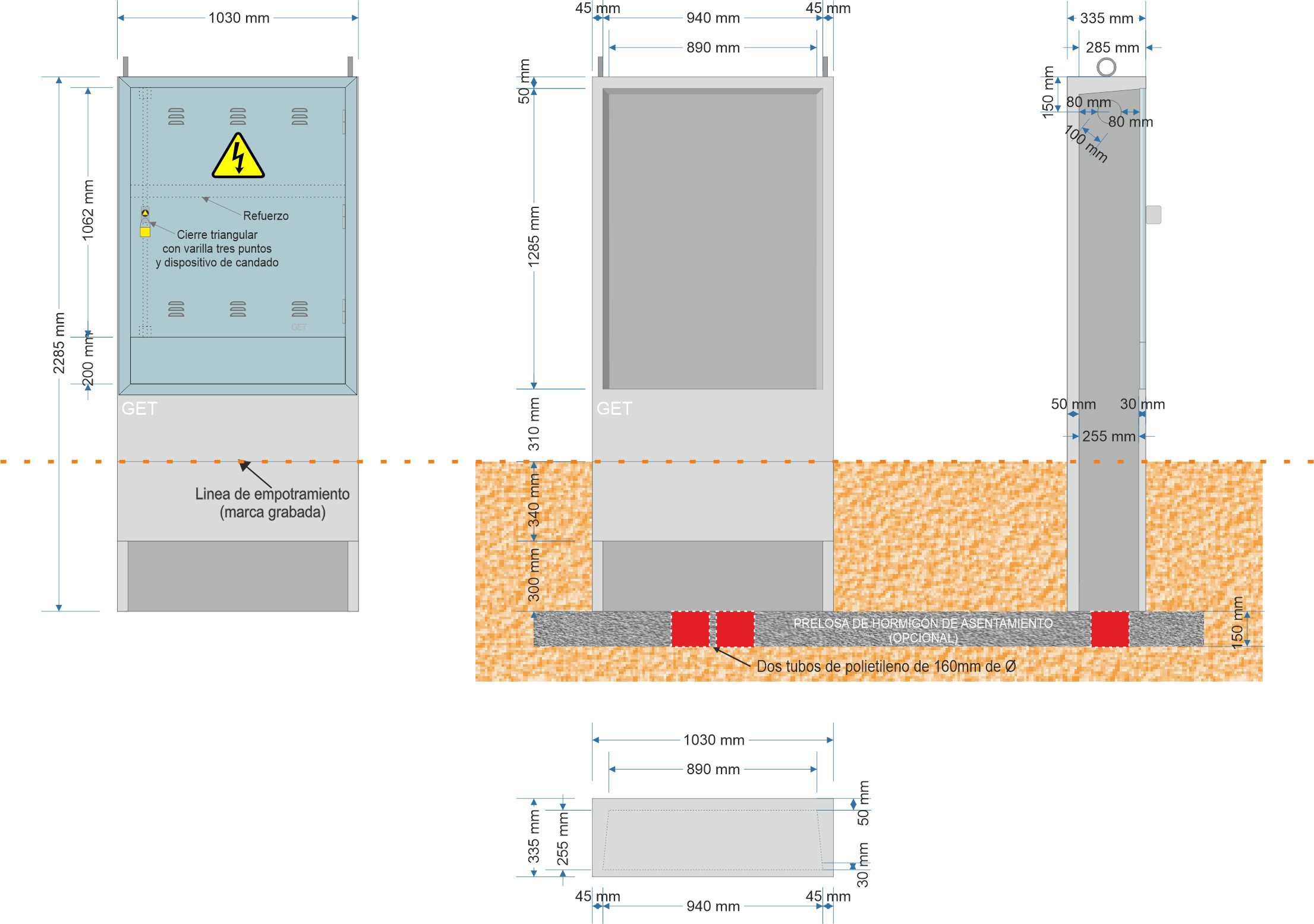

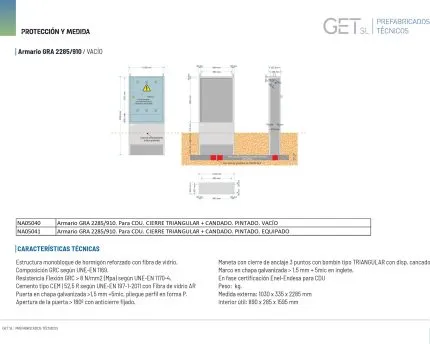

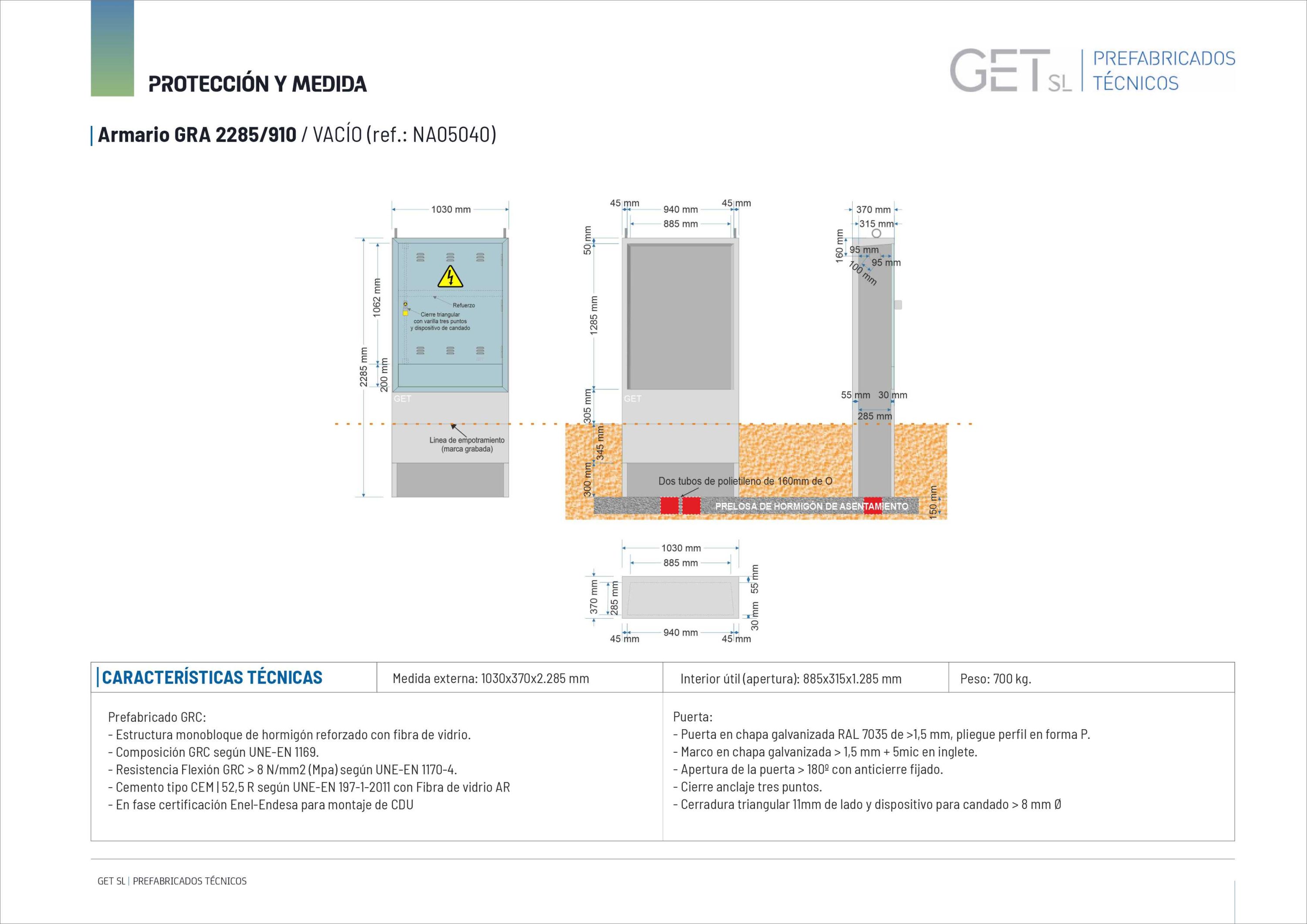

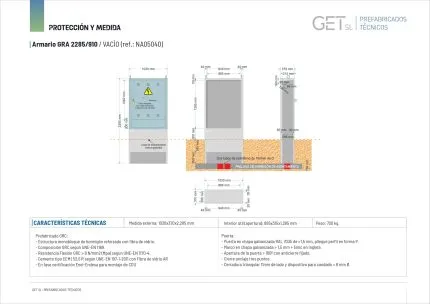

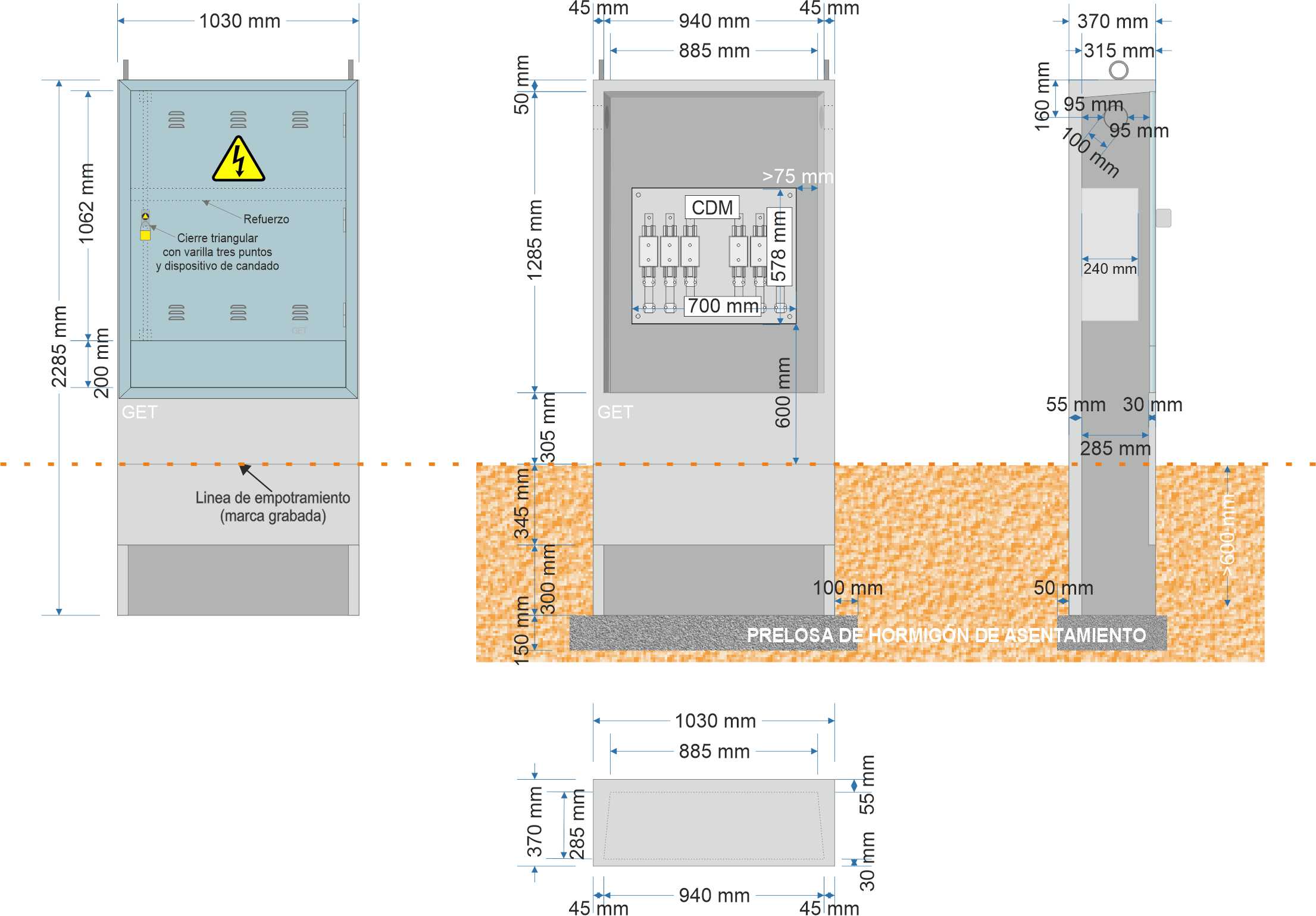

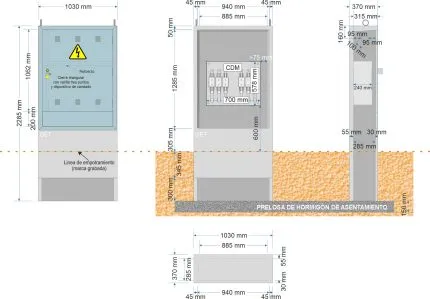

Armario GRA 2285/910

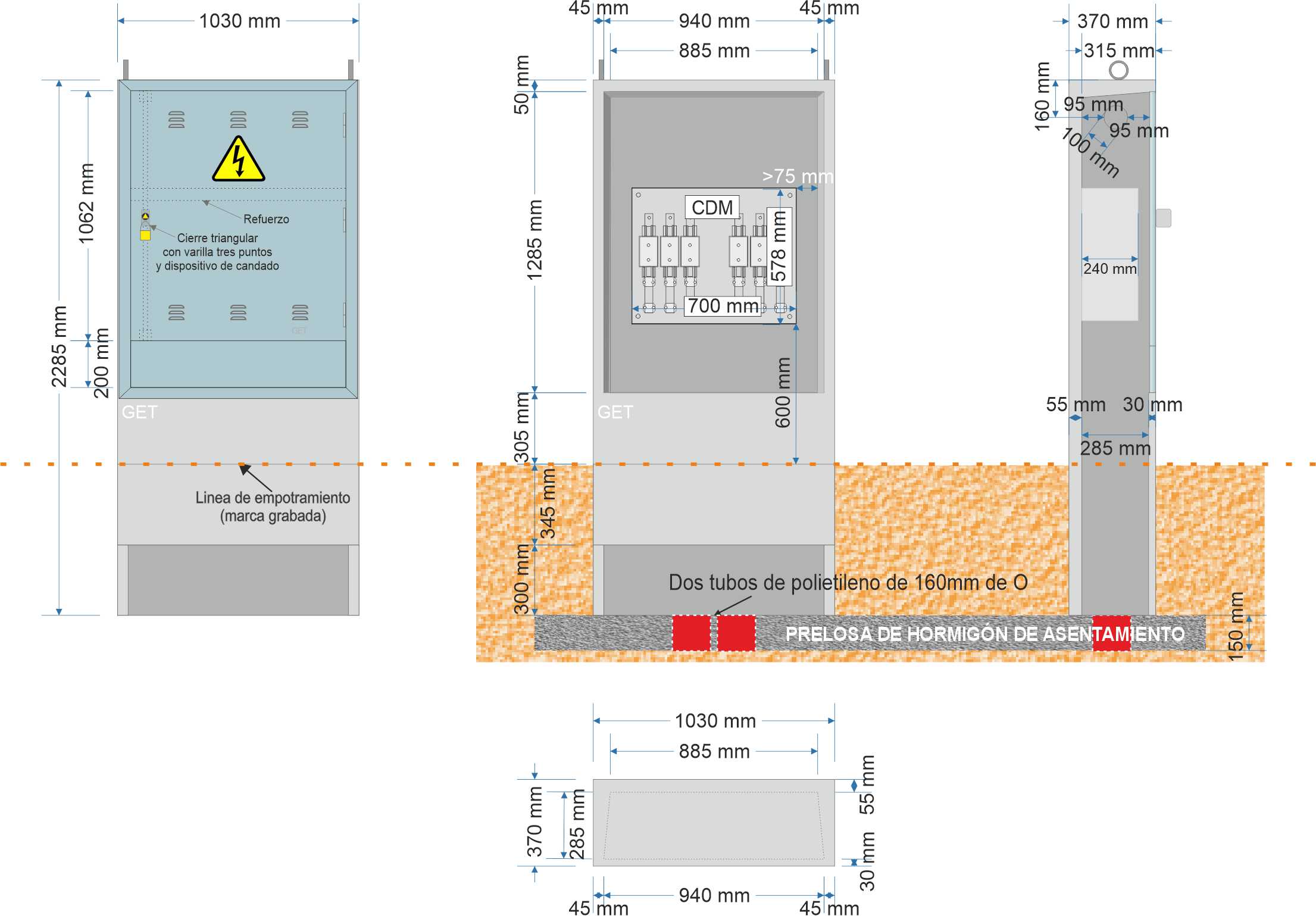

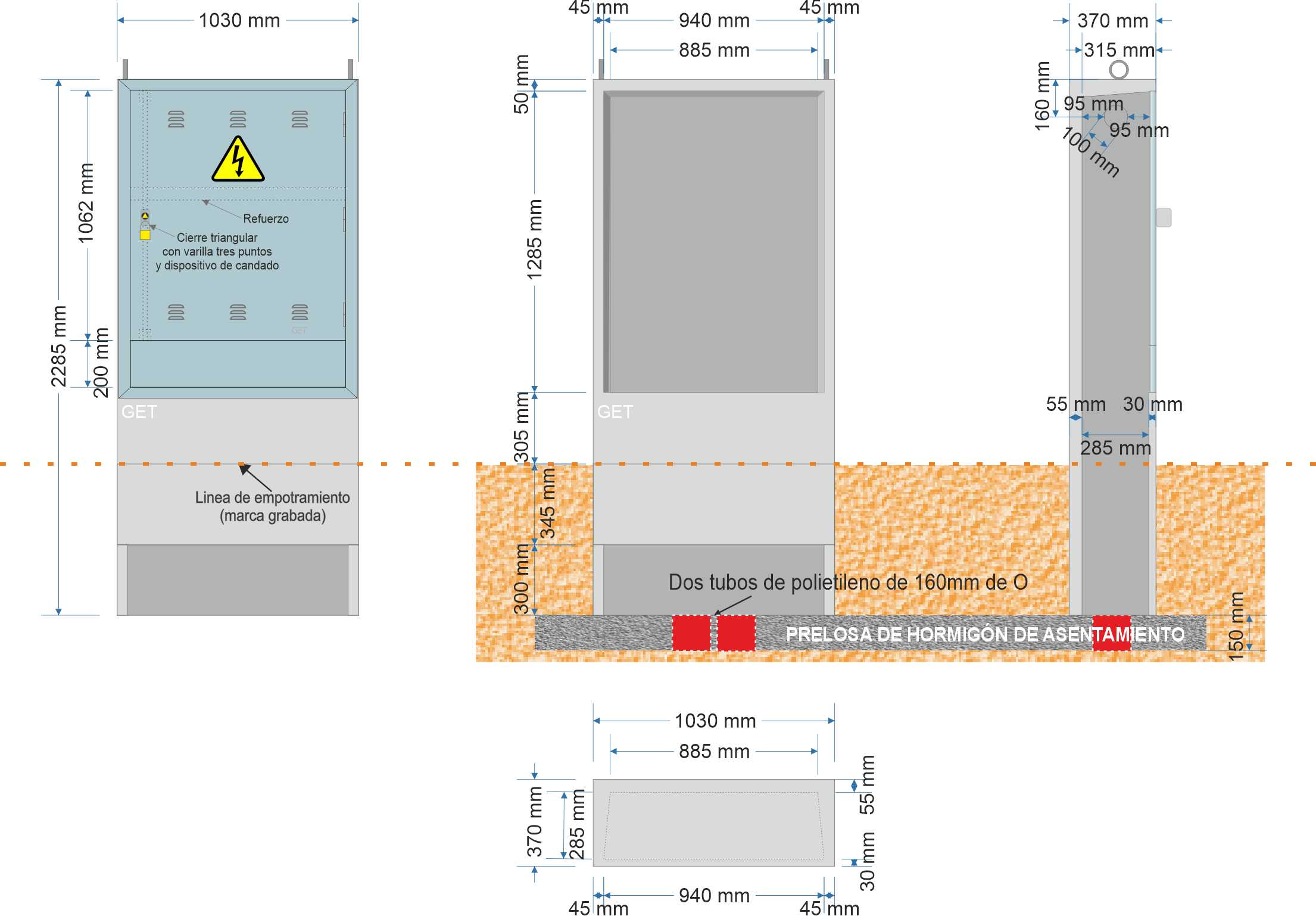

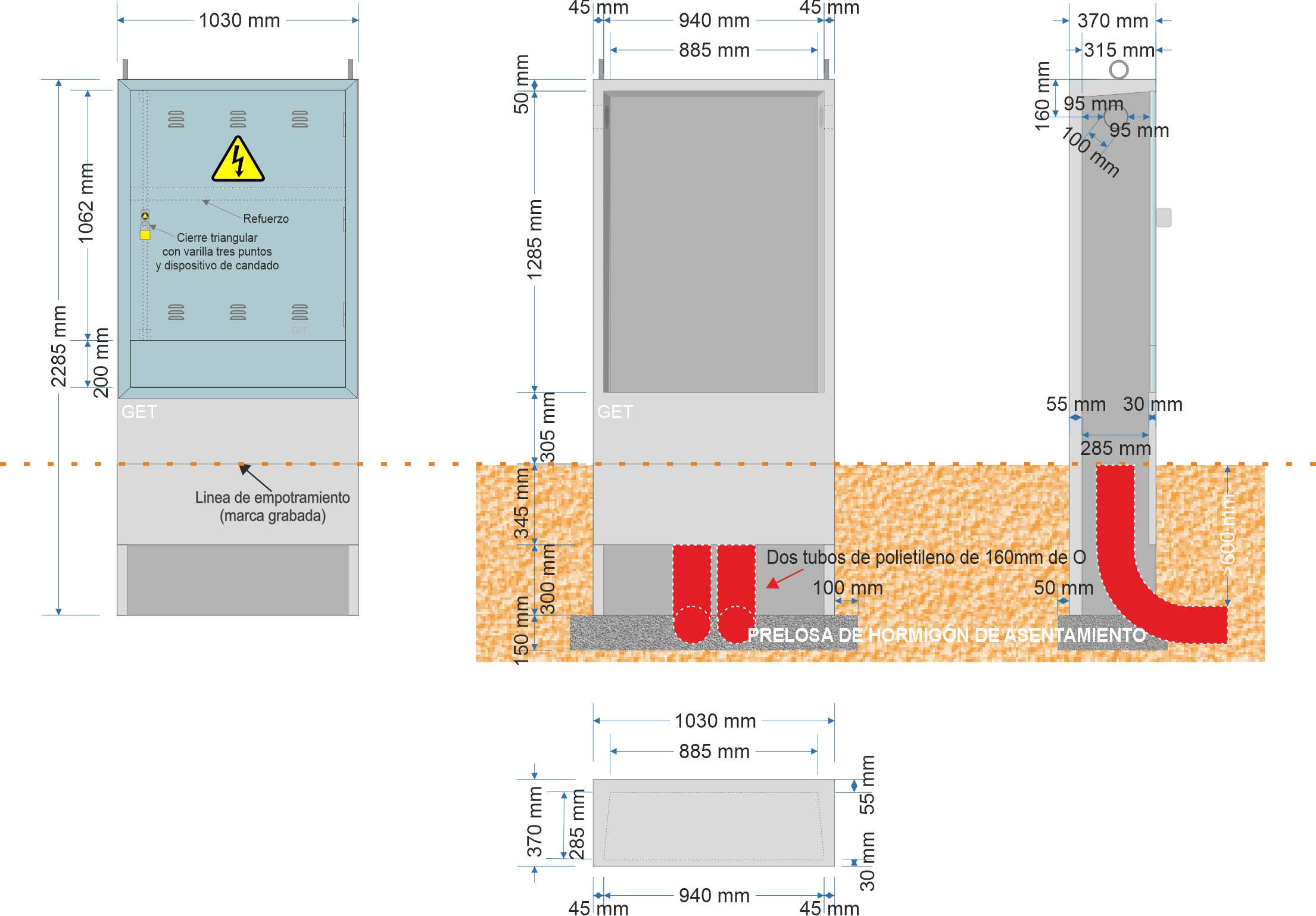

Medida exterior 1030x335x2.285mm.

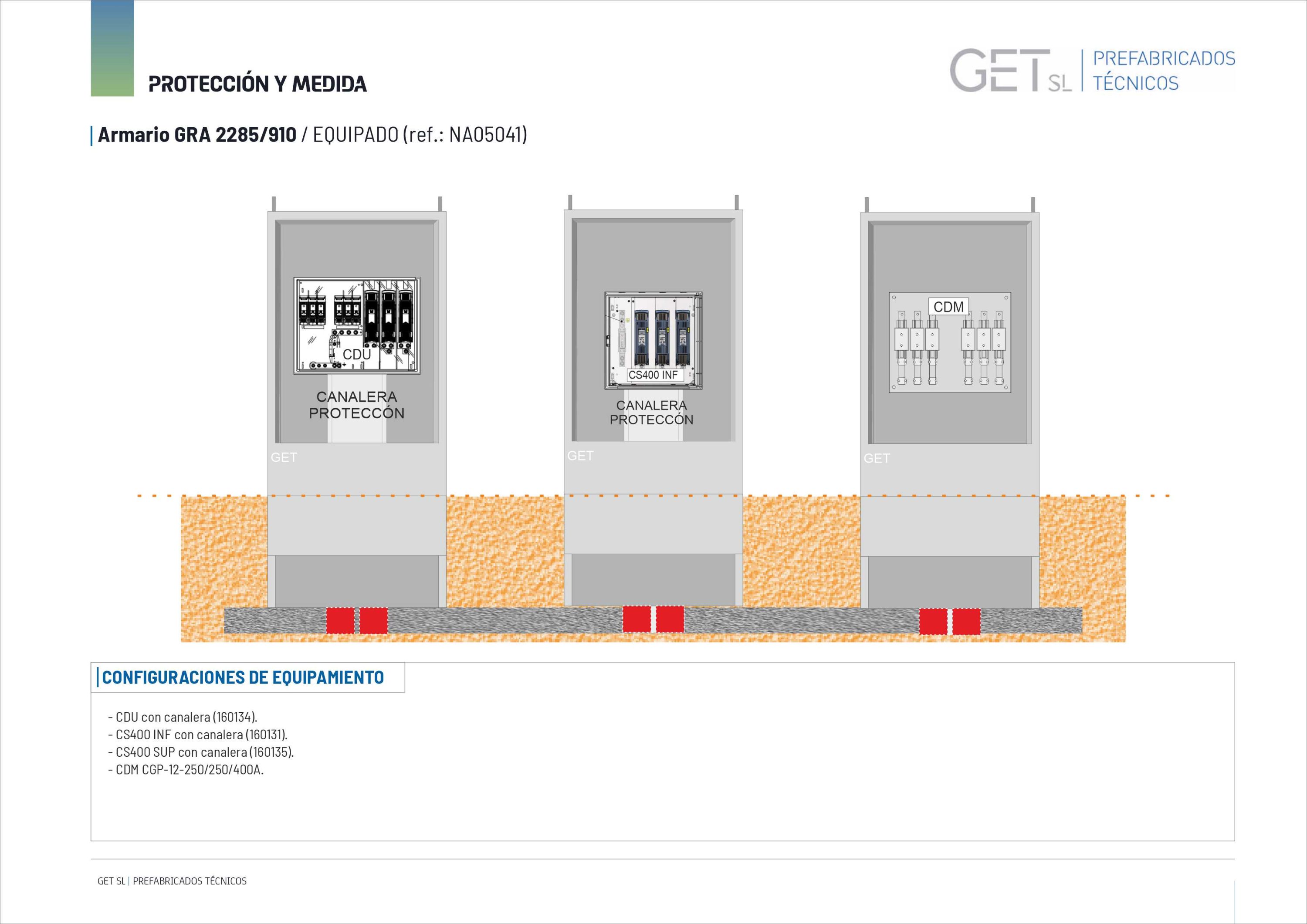

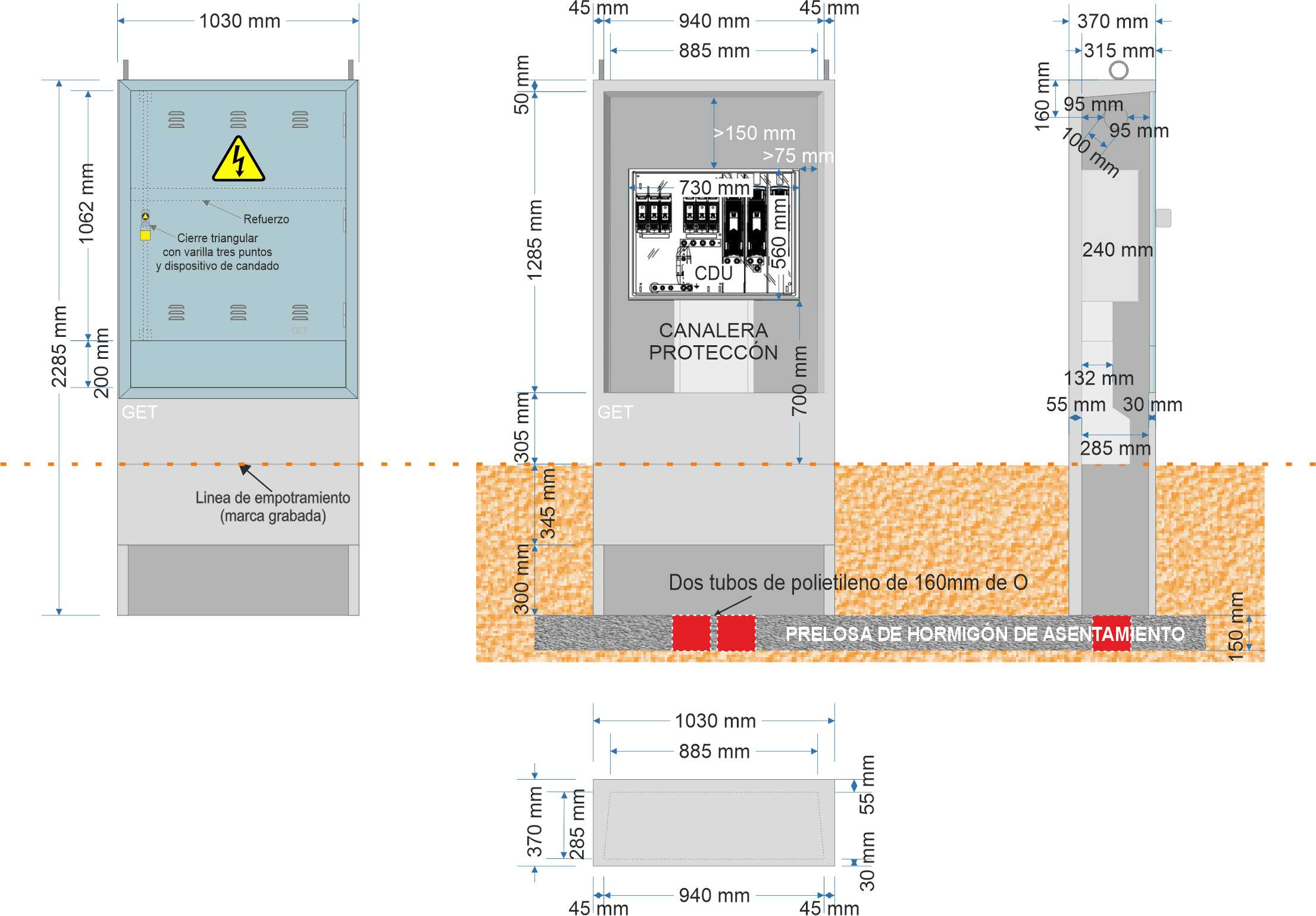

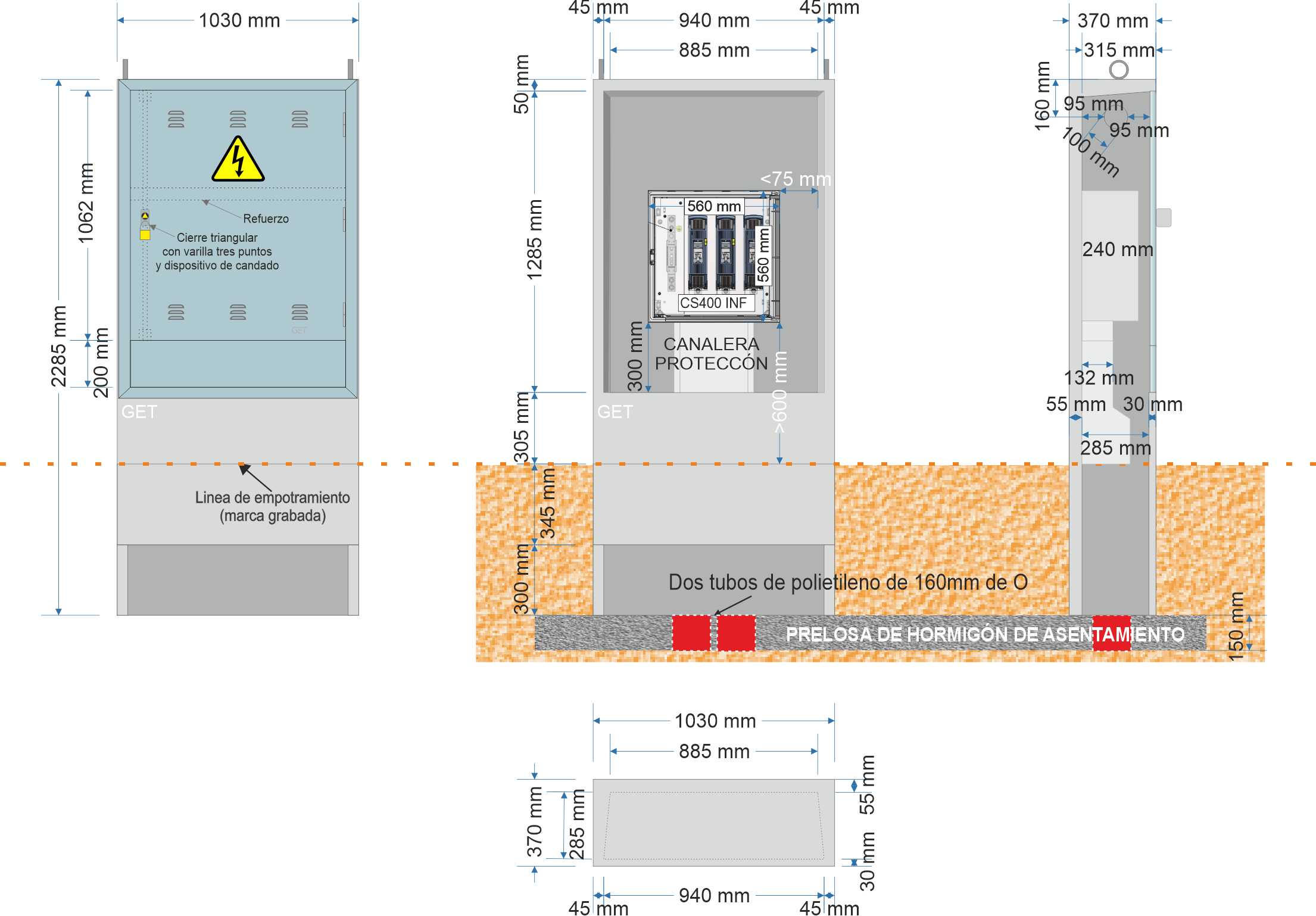

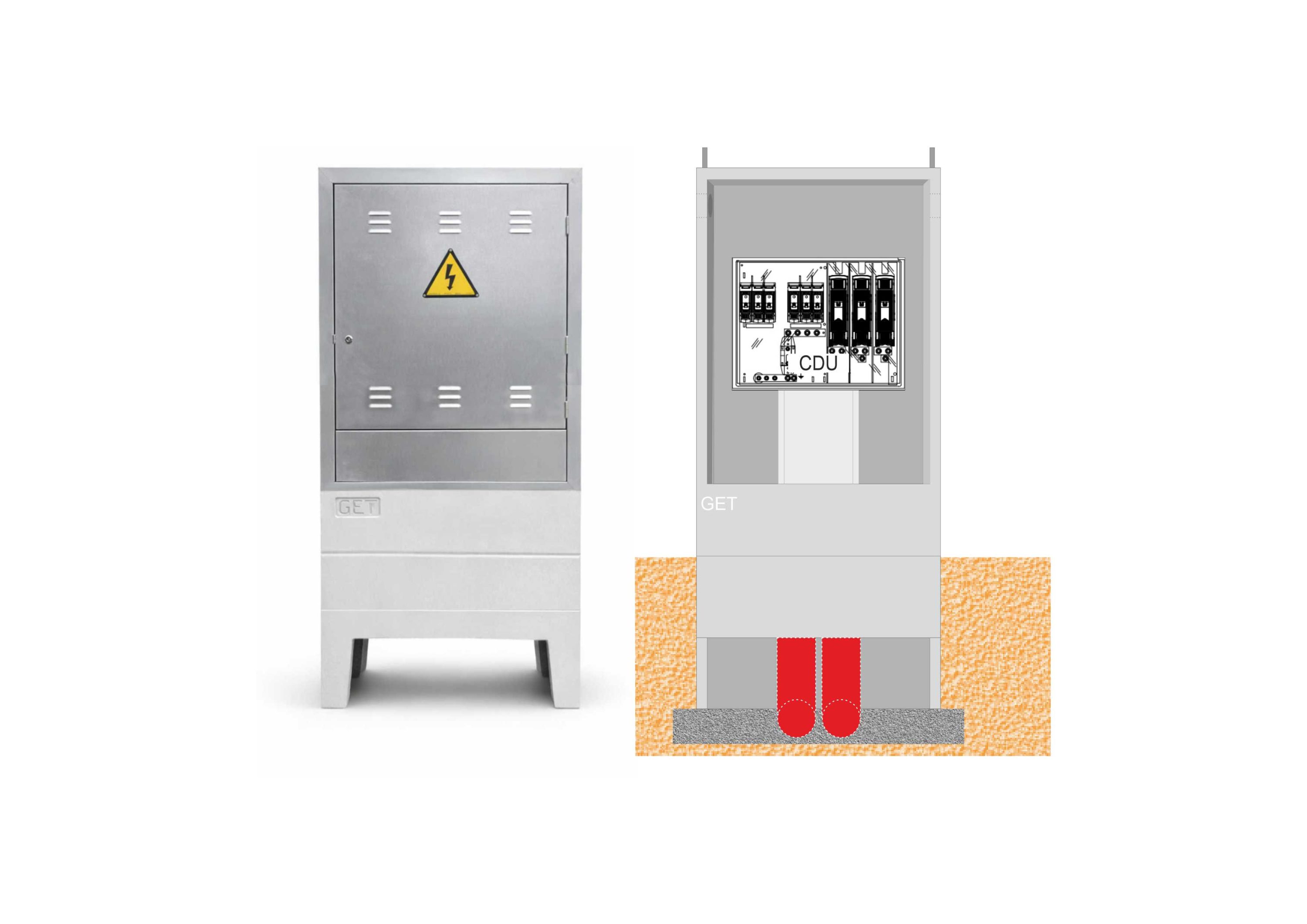

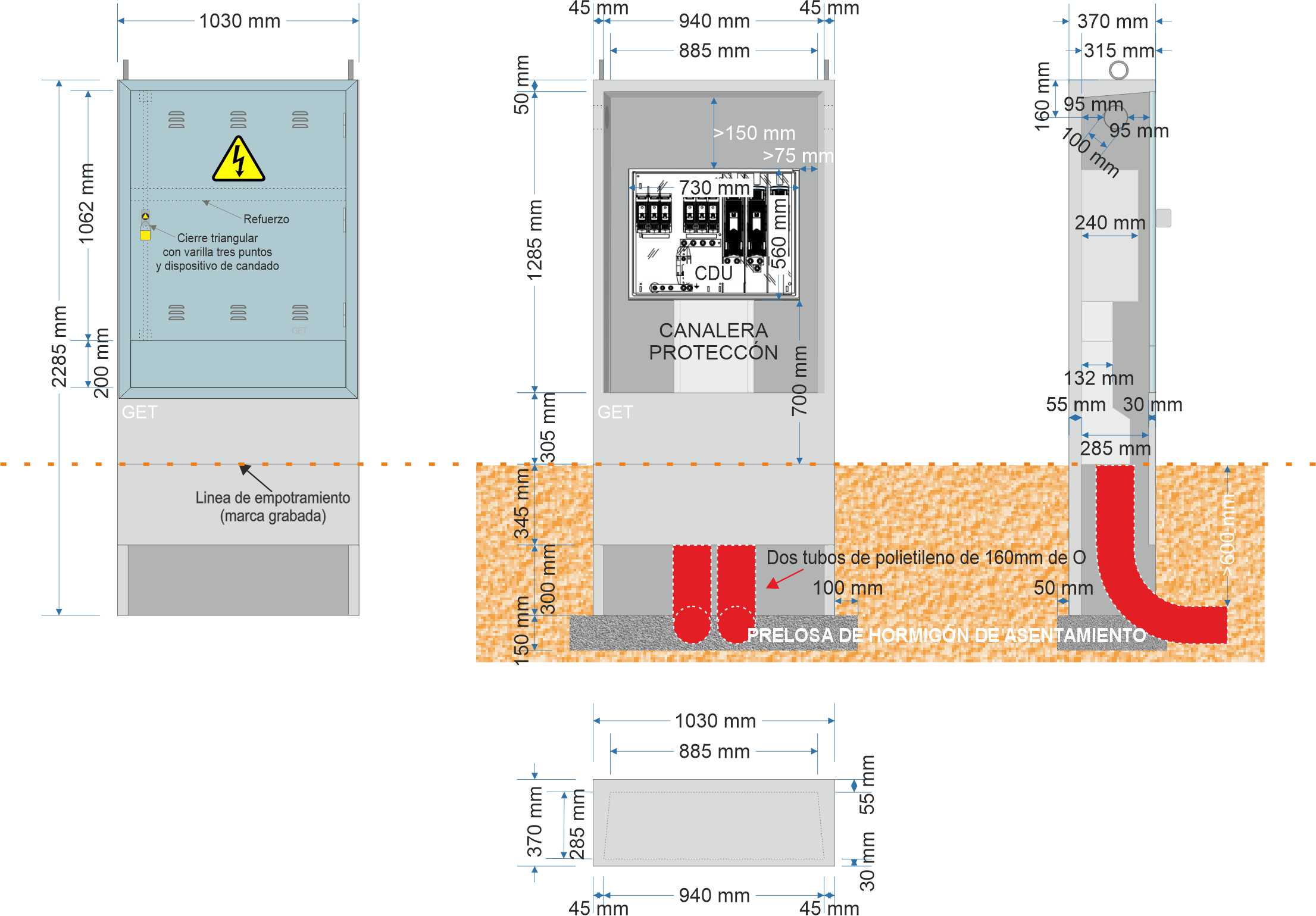

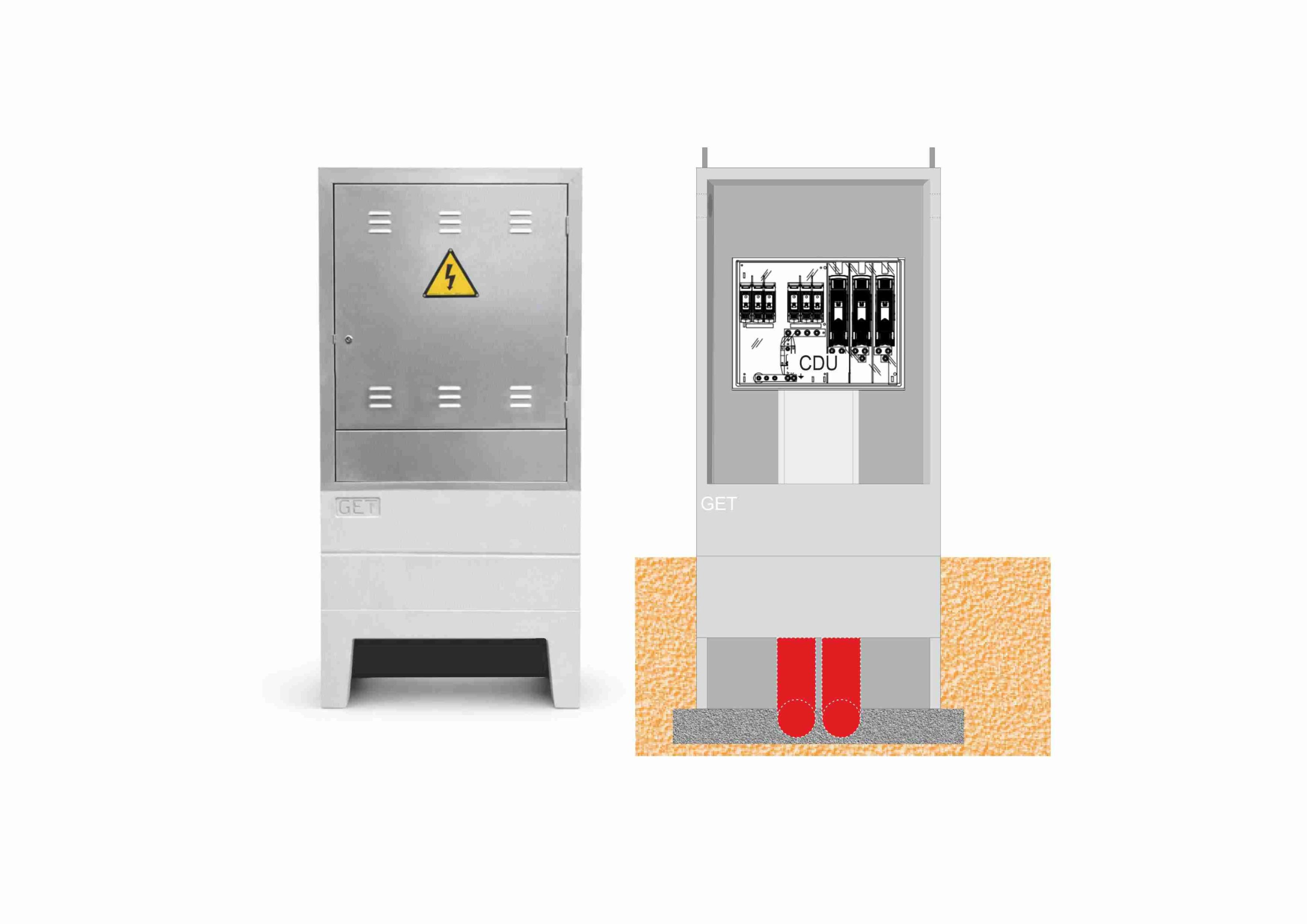

Armario prefabricado mono-bloque, con puerta metálica con capacidad para albergar una Caja de Distribución Urbana.

Características técnicas del cuerpo del armario:

• El cuerpo del armario estará fabricado con hormigón armado con fibra de vidrio (GRC), según las normas generales para el control de producción de material GRC definidas en la norma UNE-EN 1169
• GRC: Cemento tipo CEM | 52,5 R según UNE-EN 197-1-2011 con Fibra de vidrio AR (Resistente
  al álcali) de entre 12 y 15mm de longuitud y >=12mic de diámetro, en proporción >=3%.
• GRC resistente a la flexión >=8 N/mm2 (Mpa)
• El cuerpo del armario incluye 2 pre-roturas circulares para la salida de cables al exterior, sólo visibles desde el interior del armario, de 100mm de diámetro.
• Equipado con dos dispositivos de suspensión para el transporte y manejo del armario.
• Acorde con propiedades mecánicas de la norma UNE-EN 61439-5 (apartado 10.2.101)

Marcaje e identificación:

– Marca del fabricante del conjunto

– En la pared frontal incluye grabado de Linea de empotramiento de 50cm y 2mm de profundidad, a nivell del terreno.

Características técnicas de marco y puerta:

• Marco y puerta construidos con chapa de acero galvanizado de 1.5mm de esperos. Galvanizado de 5 micras.
• El marco de las puertas presenta 3 plieques (pliegue perfil forma P)
• Placa desmontable bajo la puerta de 200mm para acceso del personal y manipulación de cables.
• Cierre mediante dispositivo de cabera TRIANGULAR de 11mm de lado.
• Cerramiento tres puntos (superior, inferior y central), con varillaje/ transmisión en acero inoxidable.
• Dispositivo de condenamiento mediante candando, construido de chapa de acero inoxidable de 1.5mm.
• Apertura de puertas de 180º, con dispositivo de enclavamiento a 150º impidiendo cierre accidental.

Marcaje e identificación:

• En la parte INTERIOR de la puerta, incluye una etiqueta de identificación con:

– Nombre o marca del fabricante del conjunto
– Referencia o código asignado por el fabricante
– Número de fabricación
– Fecha de fabricación
– Referencia a normas UNE-EN 1169 y UNE-EN 61439-5.

• En la parte EXTERIOR de la puerta, incluye las siguientes identificaciones:

– Símbolo «ADVERTENCIA DE RIESGO ELÉCTRICO» en aluminio anodizado de 0,5mm de espesor mínimo y su base comprendida entre 150 y 200 mm.

– Nombre o marca del fabricante

– Logo «E-distribución» con anchura comprendida entre 100 y 150mm

Disponemos de puertas de recambio para este armario:

NA02091. Puerta empotrar en pared/ nichos FECSA ENDESA para CDU/ Armario GRA 2285/910. (medida 1018x1360mm)
